В наступившем веке зданий из железобетона перекрытия по деревянным балкам встречаются все реже, тем не менее, услуга звукоизоляции таких перекрытий остается актуальной и сегодня.
В доме с деревянными перекрытиями всегда есть проблема слабой шумоизоляции между этажами. Причина в катастрофической нехватке массы и герметичности – основных составляющих высокой звукоизоляции для любой поверхности. Масса перекрытия, по сути, определяется только массой несущих балок и прибитых к ним досок. Герметичность перекрытия также невысока, поскольку между досками много щелей, свободно пропускающих звуки.
Мы обладаем большим опытом звукоизоляции деревянных перекрытий в различных помещениях (частные загородные дома, старый фонд, высокие помещения, разделенные по высоте) и на разных стадиях готовности. В каждом конкретном случае звукоизоляция деревянного перекрытия требует индивидуального подхода. Ниже мы приводит общие рекомендации как улучшить звукоизоляцию межэтажных перекрытий и войти в нормы.

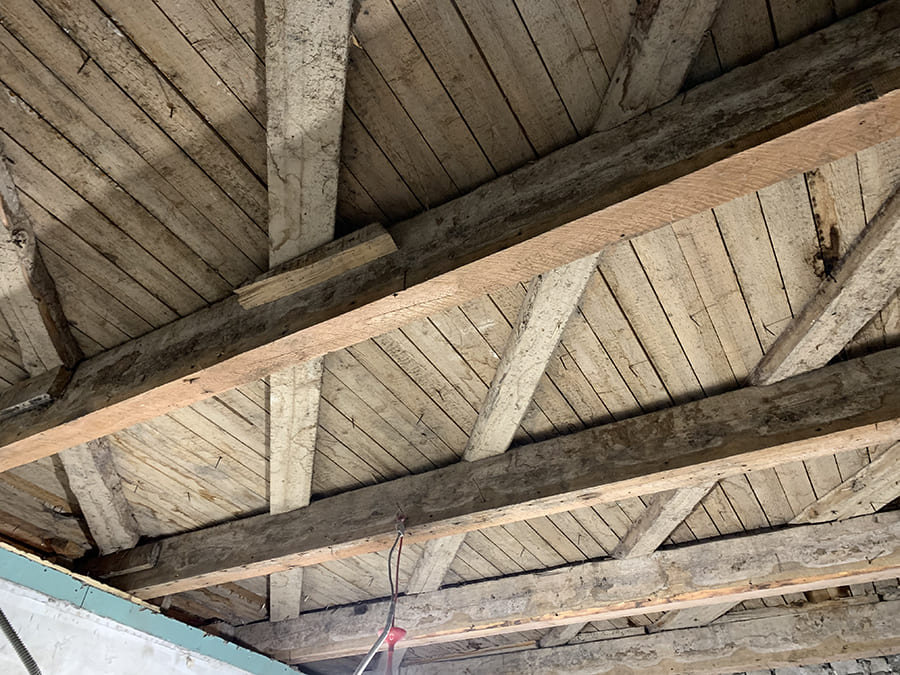

Слабая изоляция шума перекрытиями из дерева знакома всем, кто хотя бы раз жил в деревянном доме: небольшой вес перекрытия и многочисленные щели между досками - основные причины высокой проводимости звука.
Качественная шумоизоляция перекрытия по деревянным балкам означает защиту как от ударного шума (шаги, скрип досок, звуки падающих предметов), так и от воздушного (голоса, телевизор, лай собак). Шумы отличаются по природе возникновения и путям передачи, поэтому и способы их устранения также различны.
Ударные шумы хорошо убираются виброизолирующими элементами, которые разделяют перекрытие на две независимых части (с акустической точки зрения). Для изоляции воздушных шумов между балками перекрытия закладываются слои звукопоглощающих материалов, кроме того доски и вагонка заменяются на листовые материалы (фанера, ГВЛ, OSB), увеличивающие герметичность перекрытия.
Правила шумоизоляции перекрытий в доме
Звукопоглощающий материал между балками

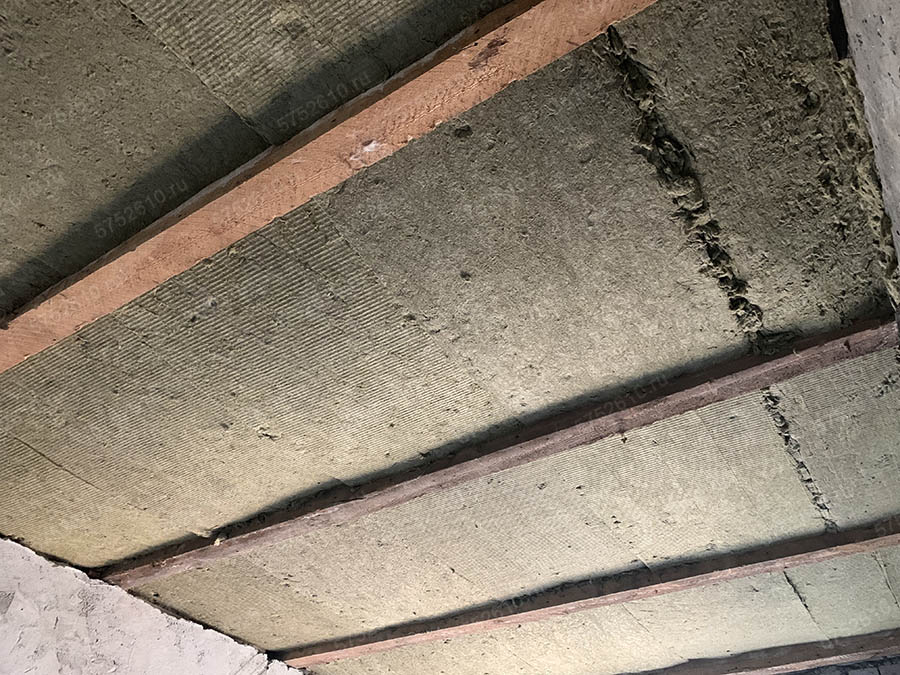

Пустое пространство между балками заполняется акустическими плитами с высокой способностью снижения шума. Обычный утеплитель не подходит из-за слабого поглощения звука: у таких плит низкая плотность. Заполнить необходимо не меньше половины пространства между балками, а лучше 75% объема. При стандартной высоте балок перекрытия 200 мм, слой звукоизоляции между балок перекрытия должен составлять 150 мм (звукопоглощающие плиты толщиной 50 мм в 3 слоя). Оптимальная плотность материала для звукоизоляции 48-65 кг/м3.
Пространство между балками заполняется звукопоглощающим материалом. Суммарная толщина звукопоглощающего слоя должна быть большой и составлять не менее 150 мм.
Замена досок на листовые строительные материалы.
Перекрытию необходима герметичность, поскольку звук, подобно воде, просачивается через любые отверстия, снижая шумоизоляцию. Это основы звукоизоляции для любой поверхности. Поэтому при монтаже перекрытия следует отказаться от чернового пола из доски. Между досками всегда будут щели как бы плотно вы их не подогнали. Если не сразу, то со временем из-за усадки дома и изменения геометрии самой доски из-за колебаний влажности и температуры. Высокая шумоизоляция получается, если балки закрыть листовыми материалами: фанерой, листами OSB и ДСП. Идеально будет подшиться двумя слоями, общей толщиной 3–4 см. Преимуществ сразу несколько:
- прочный пол, который не будет пружинить и прогибаться;
- двухслойный настил весит больше, а значит лучше изолирует шум;

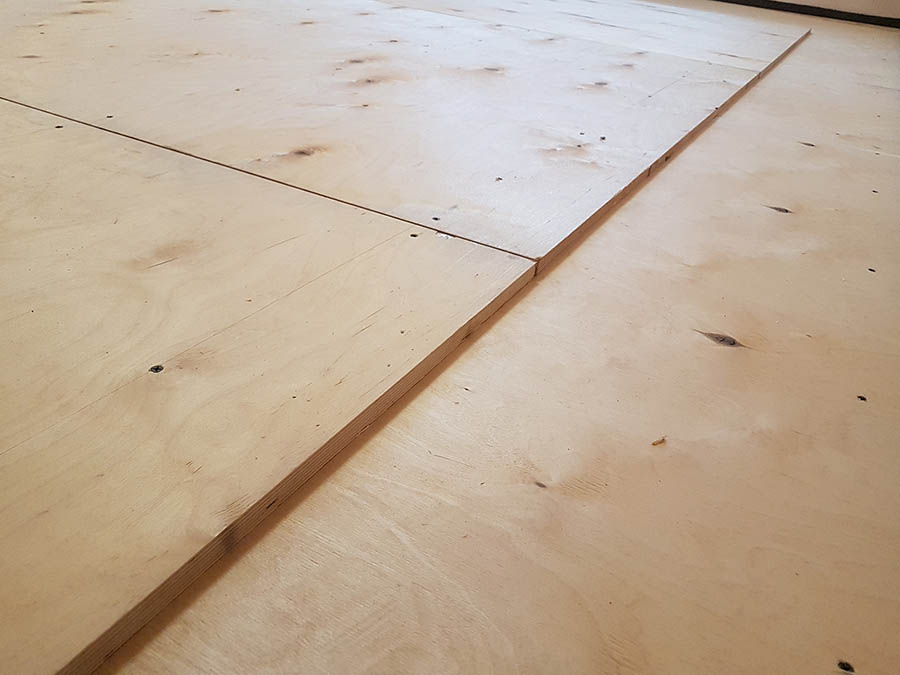

- полная герметичность: листы первого и второго слоя укладываются вразбежку.
Настил из двух листов необходим для шумоизоляции и прочности пола
Вместо вагонки под балками также используются листовые стройматериалы. Снизу отсутствуют пешие нагрузки, поэтому можно сэкономить и заменить фанеру на обычный гипсокартон.
В сравнении с дощатыми полами звукоизоляция деревянного перекрытия с листовым настилом будет значительно выше!
Виброизоляция перекрытия
Ударный шум – это вибрации, возникающие при ходьбе или падении предметов на пол. Для звукоизоляции перекрытий по деревянным балкам следует акустически развязать от настила будущего пола. Передача ударного шума происходит через жесткие связи в местах где доска крепится к балке. Такие связи в строительной акустике называются "мостиками звука".
Звукоизоляция деревянного перекрытия от ударного шума заключается в наличии демпфирующего слоя между настилом пола второго этажа и балками, который не дает вибрациям проникнуть вниз. Получается, что межэтажное перекрытие делится на две независимые части, не имеющие жестких связей друг с другом:
Пример устройства демпферных опор для звукоизоляции деревянных балок
Качественную виброизоляцию обеспечивают опоры из полиуретана, которые укладываются точечно пятачками или полосками по всей площади балок перекрытия. Получается, что черновой пол не имеет жестких связей с несущими балками и перекрытие оказывается акустически разделенным на независимые половинки!

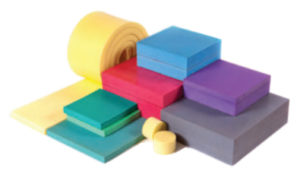

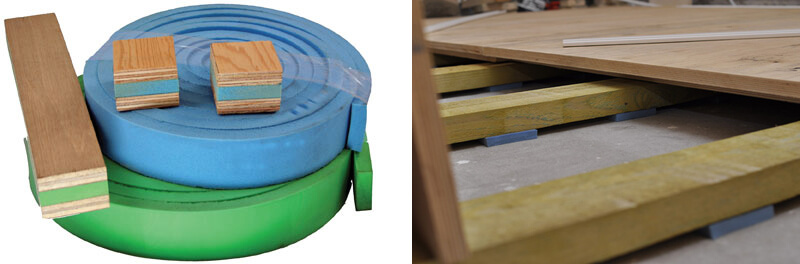

В качестве опор лучше всего использовать вибродемпфирующие материалы Sylomer, Sylodyn или Vibrafoam. Эти марки эластомеров долговечны и значительно эффективнее обычных прокладок из резины или каучука.
Пример виброизоляции балок прокладками из эластомера Sylomer
Частая ошибка, встречающаяся на практике: виброопоры уложены, однако настил чернового пола все равно прикручен через них к балкам (этим грешат большинство рабочих). Так делать ни в коем случае нельзя, поскольку "убивается" весь эффект от виброизоляции - саморезы и гвозди становятся звуковыми мостиками, про которые говорилось выше. Опоры достаточно зафиксировать на герметик. Настил пола будет полностью устойчив, а сдвинуться ему некуда, поскольку по периметру он примыкает к стенам.

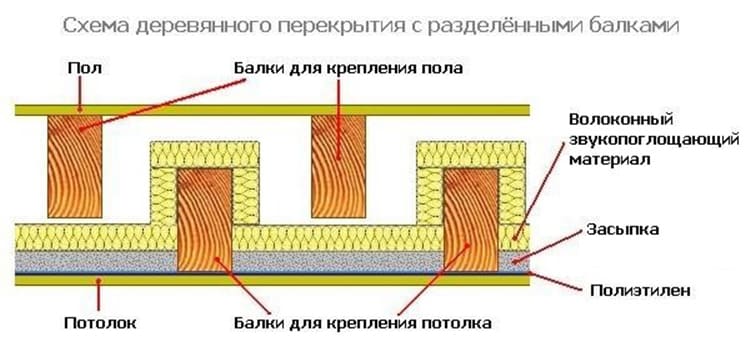

Система раздельных балок
Еще один эффективный способ увеличения звукоизоляции перекрытия - это конструкция пола с раздельными балками. Получается, что перекрытие состоит из двух независимых балочных систем. При этом нижняя балочная система монтируется не ниже основных балок, а между ними с небольшим отступом 15-30 мм:
Пол второго этажа лежит на "верхнем" ряду балок, а потолок первого этажа подшивается к "нижнему" ряду. Применив технологию раздельных балок в деревянном перекрытии мы получаем высокую звукоизоляцию при минимальном увеличении толщины: потолок опустится только на величину отступа нижнего ряда балок (что значительно меньше, чем при дополнительной звукоизоляции перекрытия сверху или снизу).

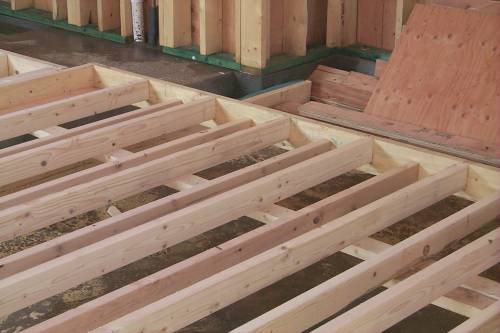

Пример деревянного перекрытия, выполненного по системе независимых балок
Увеличение массы перекрытия
Высокой звукоизоляцией обладают перекрытия с большим весом, масса выступает в роли барьера, отражающего звук.
Проверенный временем способ увеличить шумоизоляцию перекрытия - частично заполнить пространство между балками утяжеляющим слоем, засыпкой песком или гравием. Утяжеляющий слой принимает на себя динамическую нагрузку от ходьбы и перемещения мебели сверху, а также, в основном, определяет звукоизоляцию на низких частотах. Именно засыпкой изолировалось перекрытие в старых советских домах со смешанными или деревянными перекрытиями.
Звукоизоляция межэтажного перекрытия без его разбора
Рассмотренные схемы звукоизоляции перекрытия по деревянным балкам реализуемы только в процессе строительства дома. Не редки случаи, когда проблема обнаруживается после окончания ремонта, когда перекрытие уже собрано и уложено напольное покрытие. Когда пол второго этажа трогать уже нельзя, шум можно убрать выполнив дополнительную звукоизоляцию снизу, со стороны потолка первого этажа дома (при этом само перекрытие не разбирается).
Дополнительная звукоизоляция перекрытия означает, что мы не разбираем его, а пристраиваем конструкцию, обеспечивающую прирост звукоизоляции:

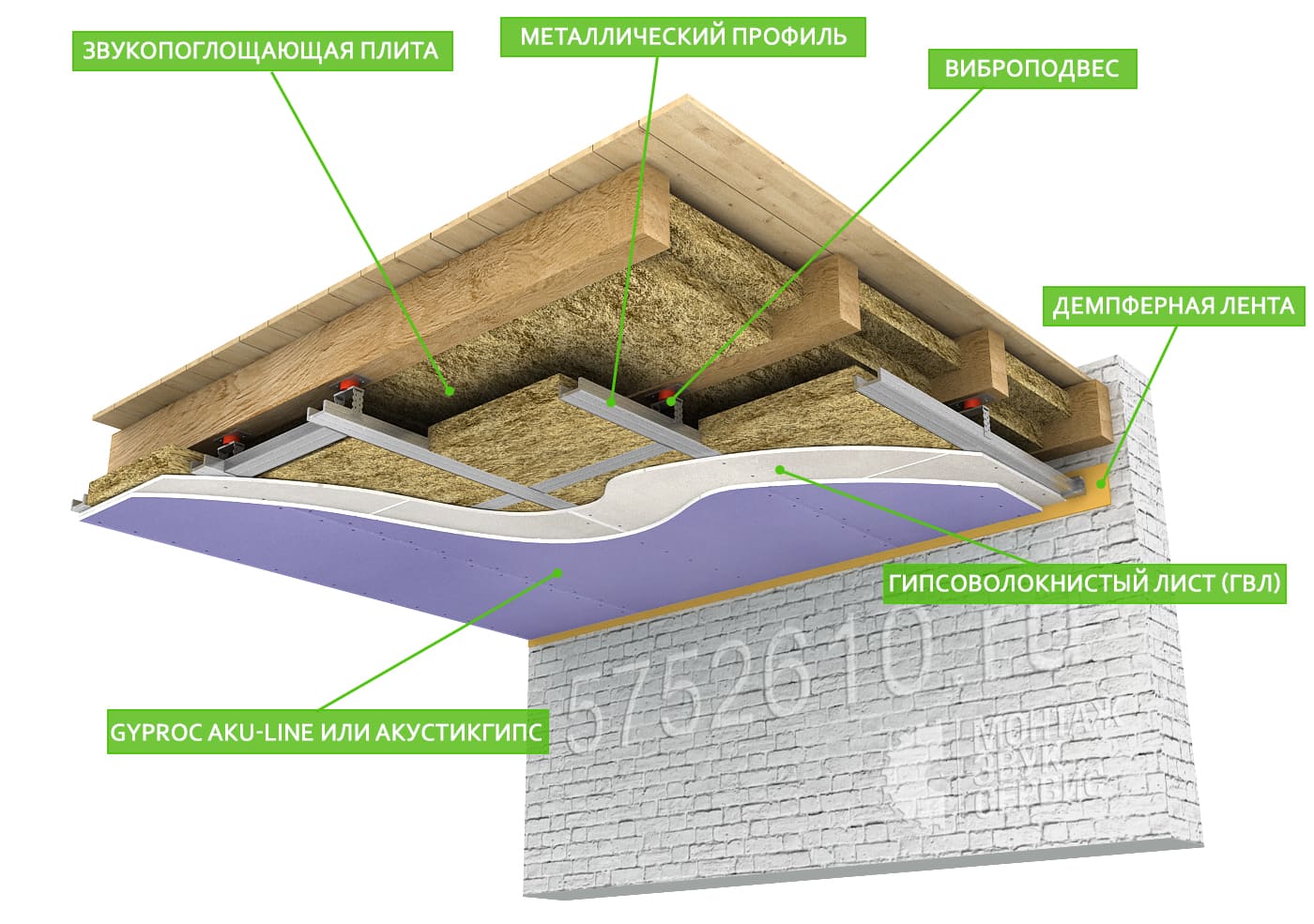

Пример дополнительной звукоизоляции перекрытия подвесным потолком на виброподвесах
Плюс этого метода очевиден – перекрытие остаются нетронутым, минус – потеря высоты потолка первого этажа на 5-10 см за счет толщины звукоизоляции.
Звукоизоляция квартиры с деревянными перекрытиями
Шумоизоляция межэтажного перекрытия из дерева в частном доме и в многоквартирном доме (старый жилой фонд) различаются. Во-первых, в квартире перекрытие есть изначально будет в готовом виде и правильно собрать его с нуля уже не получится. Во-вторых, в квартире звукоизоляция деревянного пола возможна только с одной стороны - со стороны вашей квартиры. Другая часть перекрытия принадлежит уже другим собственникам.
Главная ошибка межэтажной звукоизоляции в многоквартирном доме
Проблема со звукоизоляцией может возникнуть на ровном месте из-за неправильных действий рабочих. В процессе ремонта квартиры с деревянными перекрытиями строители демонтируют старые полы и видят между балками кирпичный бой, песок, щебень и прочий строительный мусор.

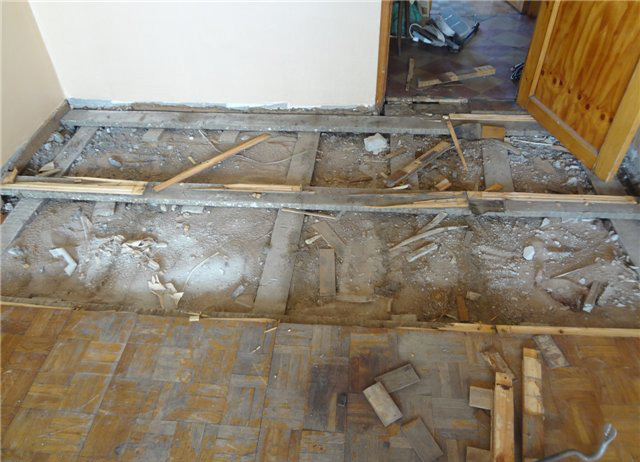

Хозяин квартиры принимает решение вычистить старую засыпку, руководствуясь, как правило, соображениями экологии "мало ли что там за 60 лет накопилось". Этого делать нельзя ни в коем случае! Соответственно, если разобран потолок, вся начинка высыпается сверху сама собой с тем же результатом - пространство между балками оказываются пустым!
Засыпка между балками выполняет важную роль – увеличивает массу перекрытия и его герметичность, то есть основополагающие моменты для звукоизоляции перекрытия, про которые мы писали вначале страницы. Межэтажная звукоизоляция без засыпки снижается практически до нуля (видимые доски на фотографии вначале страницы - уже соседская квартира). Вторая ошибка - заполнение образовавшегося пространства гранулами керамзита, пенопластом или утеплителем. Все эти материалы практически никак не уменьшают проникающий шум.
Спасти ситуацию можно только новой засыпкой или специальными звукопоглощающими плитами. Засыпку делать на всю глубину несущих балок, а звукоизоляцию необходимо укладывать в несколько слоев. В любом случае на владельца квартиры сваливаются непредвиденные финансовые затраты, которых можно было избежать.
Правильная шумоизоляция квартиры с деревянными перекрытиями
В "сталинках" и других домах старого фонда с деревянными перекрытиями к ремонту перекрытий подходим особенно ответственно.
Старые полы разбираются до балок, засыпку между балками оставляется и, при необходимости, разравнивается. Поверх несущих балок собирается новый пол, обеспечивающий дополнительное снижение шума: монтируются контрбалки из деревянных лаг 5х5 см, под лаги устанавливаются виброопоры, между лагами размещаются звукопоглощающие плиты в один или два слоя. Пример монтажа: ЗВУКОИЗОЛЯЦИЯ ПОЛА НА ЛАГАХ В КВАРТИРЕ.

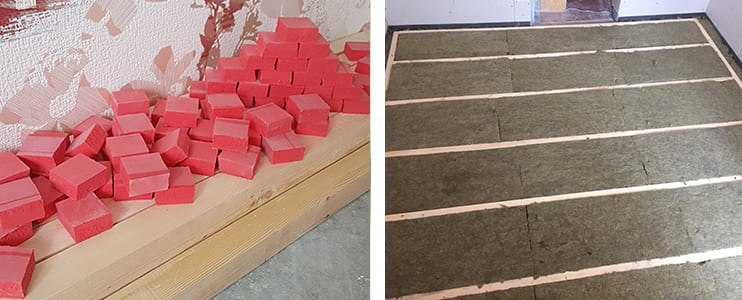

Звукоизоляция перекрытия по схеме пола на лагах
Подскажите, каким образом крепятся виброподвесы в деревянные балки? Не дюбель-гвоздь же забивается. Заранее благодарю.
Добрый день! Используют нагеля.
Подскажите, делаю ремонт в сталинке, перекрытия деревянные заполненные как полагаю везде ( в прихожей вскрывали пол) шлак, хочу положить на деревянный пол ОСП, что можно положить между чтобы не было шума от меня соседям снизу? Вскрывать старый деревянный пол особого желания нет. Заранее спасибо.
Можно использовать демпфирующие мембраны или битумные подложки.
Дом из газоблока, перекрытия между этажами лвл брус 200х50 шаг 1000мм., поверх контрлаги лвл 27х60 шаг 400мм., выше фанера 12 мм в 2 слоя вперехлест.
Снизу планирую подвесной потолок на виброподвесах. Какое оптимальное решение по звукоизоляции мне подойдёт?
Типовые решения шумоизоляции деревянного перекрытия представлены на странице. Если вам требуется индивидуальный подход с расчетом звукоизоляции и отрисовкой узлов - можем выполнить, такой проект будет стоить 30 тысяч рублей.
Случайным образом набрёл на ваш сайт пока просматривал номенклатуру виброфиксов и не наткнулся на картинку Vibrofix Floor, по которой собственно на ваш сайт и перешел.Много интересного.
У меня перекрытие деревянное - балки 150-200 с шагом 75. Полы еще не подшиты.
Заинтересовала схема звукоизоляции с плавающим полом по лагам и двумя сшитыми фанерными листами поверху в качестве чернового пола - как на второй картинке на данной странице.
Изначально планировал схему по прокладке двойного слоя ленты Вибростек-М под лаги. Но потом увидел схему с использованием пятаков из Sylomer SR220 12,5мм в качестве виброразвязки.
В моем случае на первом этаже нежилые помещения, а на втором спальни. Поэтом в основном нужно, чтобы можно было с умеренной громкостью смотреть телевизор и заниматься какими-то делами на первом этаже в то время когда на втором люди отдыхают.
В связи с этим есть несколько вопросов:
1. Самый большой вопрос - есть ли смысл в защите от ударного шума в таком случае?
2. Нужно ли делать воздушный зазор между листами, которые идут между балками перекрытия, и листом, который монтируется между лагами?
3. На какую высоту надо поднимать плиту звукоизоляции над лагами?
4. Для утепления кровли закупил плиты ISOROC Ультралайт с плотностью 50кг/м3. В описании на сайте производителя в том числе упоминается звукоизоляция. Подойдут ли такие плиты в качестве звукоизоляции? Или требуется, что-то специализированное?
5. Судя по статье на данной странице, при реализации виброразвязанного плавающего пола на лагах дополнительная система потолка на виброподвесах не требуется и можно потолок 1го этажа можно жестко прикручивать к балкам перекрытия?
1. Да, конечно есть смысл.
2. Не понял вопроса.
3. Полсантиметра достаточно.
4. Если там реально плотность 50 кг/м3, то сгодятся, но меня смущает название Ультралайт :-) Взвесьте пачку и прикиньте реальную плотность.
5. Если сверху будет Sylomer, то да.
Добрый день! Вот пример подходящей звукоизоляции перекрытия.
Подскажите пожалуйста, в здании (сталинская постройка) деревянные перекрытия, засыпка - строительный мусор, есть ли смысл вместо засыпки постелить три слоя по 50 мм акустической плиты типа Акустик Батс или аналога?
У меня 2-х этажный кирпичный дом, межэтажное перекрытие деревянное.
Пароизоляция не нужна, поскольку с обоих сторон теплые помещения.
Живу в сталинке с деревянными перекрытиями (прослойка между этажами - камыш и песок). Недавно сделал ремонт в своей квартире. Старый фанерный потолок оставил в качестве "черного" потолка, и ниже сделал натяжной потолок. Сосед сверху предупредил, что после этого слышит все разговоры в моей квартире очень ясно и четко :-)
Хочу между натяжным и фанерой разместить какой-нибудь звукопоглощающий материал. Что вы посоветуете?
Заранее спасибо!

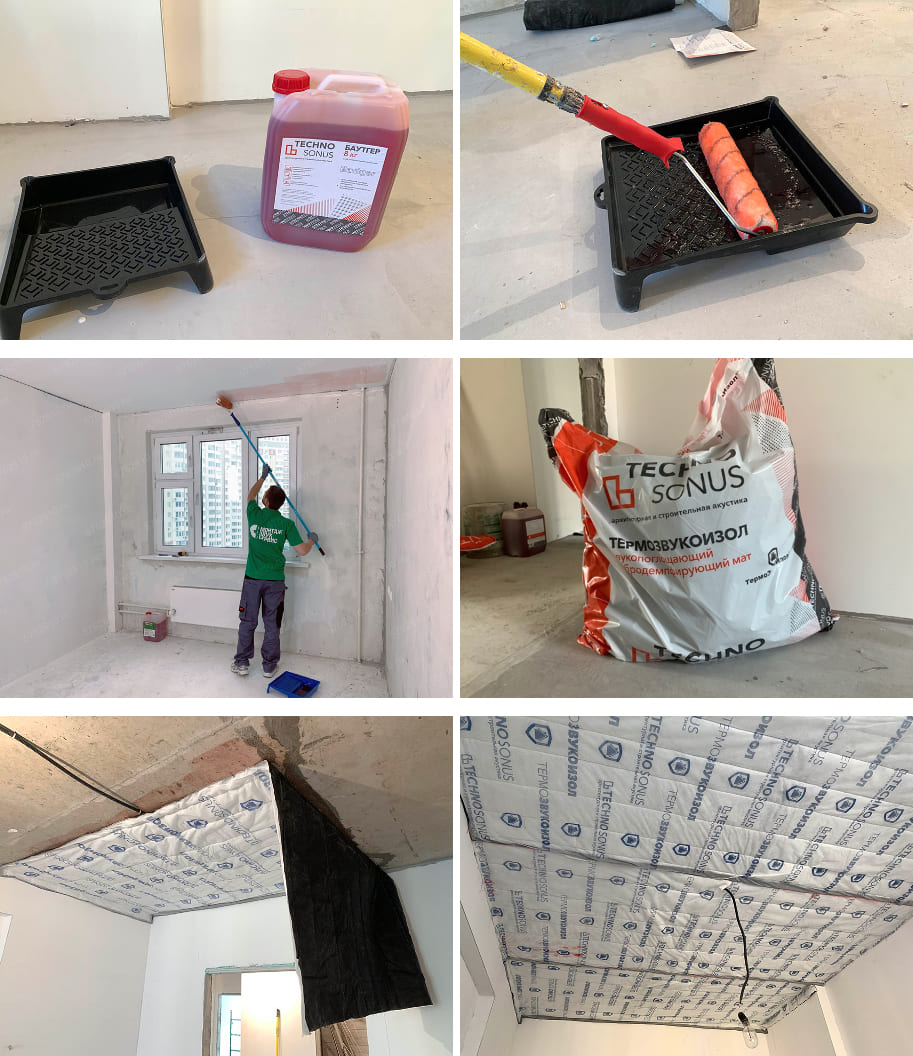

Зафар, приветствую! Полотно работает подобно мембране барабана, усиливая звуки. Решение простое: приклеить маты ТермоЗвукоИзола, как на схеме:
PS: у нас написана отдельная статья на эту тему (тут)
Задача действительно сложная, но решаемая. От виброподвесов вам никак не уйти - без устранения жесткой связи между перекрытием и подвесным потолком не защититесь от ударного ума сверху.
Так что ищите подвесы в РФ.
PS: Идея с раздельными балками хорошая, но в условиях построенного дома реализовать такое решение не получится.
Станислав, добрый день! Это неправильное решение: песок обеспечивал необходимую для звукоизоляции массу + сами лаги с настилом тоже дают прибавку. Вы сейчас хотите сделать наоборот - легкую стяжку + сборный настил из минваты и ГВЛ, про который тоже не раз обсуждалось, что получается резонатор, усиливающий звуки. В идеале вам нужно восстановить засыпку и собрать новый пол по лагам с виброизоляцией пятачками Sylomer.
Еще не совсем понял, есть ли разница между полом на лагах с заполнением минватой и минватой без лаг, накрытой теми же листовыми материалами?
Опоры Sylomer укладываются между балками и лагами, если перекрытие деревянное. Если у вас ж/б плита, то тогда можно без песка: сразу разместить виброопоры, лаги, заполнить пустое пространство звукопоглощающей плитой (как по приведенной ссылке). PS: можно выполнить выравнивающую стяжку, можно без нее, тогда левелинг уровня пола производится виброопорами Vibrofix Floor.
можно и целесообразно ли пространство между балок (кругляк) и пространство между лагами плавающего пола заполнять разными видами звукопоглощающих плит? Не навредит?
Дополнительный слой силомера уже точно будет перебором, да и не уложить его туда - балки неровные по уровню, контрлаги не только делаются для выставление удобного шага, но и для выравнивания плоскости пола. Если переживаете, можете более толстый слой Силомера уложить просто и все, например не 12,5 мм, а 25 мм.
Пространство между лагами плавающего пола заполнять разными видами звукопоглощающих плит? Не навредит?
Точно лишнее.

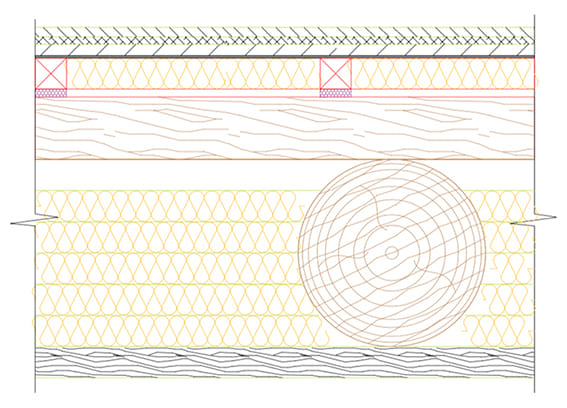

Принципиальная схема ниже: на несущие балки (кругляк) уложены контрлаги и на них поперек лаги плавающего пола 50 х 50 мм, в местах пересечения лаг для виброизоляции уложены пятачки Sylomer:
