Шумоизоляция лифта

Современные дома в мегаполисе невозможно представить без лифта. Лифты обеспечивают нам комфортный подъем на самые высокие этажи меньше чем за минуту. Выбирая квартиру мы отдаем предпочтение дому с большим числом лифтов, желательно с наличием грузового для подъема стройматериалов и крупногабаритной мебели. Без преувеличения, сломавшийся лифт – настоящая трагедия для жильцов верхних этажей, мам с колясками, и, особенно, пожилых людей.

Между тем никто из нас не задумывается, что помимо пользы, лифты могут доставлять серьезное беспокойство жителям дома, речь идет о шуме и вибрациях, которые создает работающее лифтовое оборудование (шум лебедки лифта, тормоза, щелчки реле). Эта проблема хорошо знакома владельцам квартир на последнем этаже, поскольку они расположены в непосредственной близости от машинного отделения.

Шум при работе лифтовых установок возникает при работе мотора с лебедкой и редуктором, движении кабины в шахте, открывании дверей и при срабатывании электромагнитного тормоза и панелей управления.

Лифтовые шахты в жилых домах следует размещать так, чтобы они не примыкали к стенам жилых комнат и даже к стенам квартир (архитектурно-планировочные мероприятия).

Что не нужно делать при звукоизоляции лифта?

Довольно широко распространено мнение, что снизить шум от работы оборудования, передающийся в жилые помещения, можно путем облицовки стен и потолков помещений, где расположены источники шума, звукопоглощающими материалами. Это мнение ошибочно, т.к. звукопоглощающие облицовки в этом случае снижают шум только в самом помещении, где установлены механизмы, но практически не устраняют передачу шума в соседние помещения.

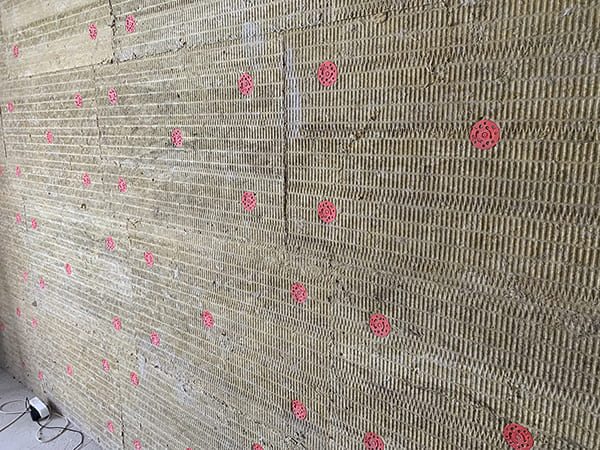

Минвата на грибках не способна снизить шум от лифта

Дело в том, что шум лифта создается за счет вибраций, вызываемых работой механизмов (моторов лифта, реле, э/м тормоза, подшипников). Шум такой природы называется структурным и передается по всем ограждающим конструкциям дома. Борьба с передачей этих вибраций зданию называется виброизоляцией и заключается в устранении жестких связей между шумными агрегатами и зданием. Пытаться защититься от шума лифта внутри квартиры можно, но это будет малоэффективно и очень дорого.

Шумоизоляция лифтов

Несмотря на то, что описанная проблема не имеет простого решения постараемся составить "дорожную карту" по устранению источников шума:

1. Ремонт (замена) лебедки;
2. Установка частотного преобразователя;
3. Демпфирование опор лебедки;
4. Виброизоляция щита управления;
5. Регулировка в лифтовой шахте.

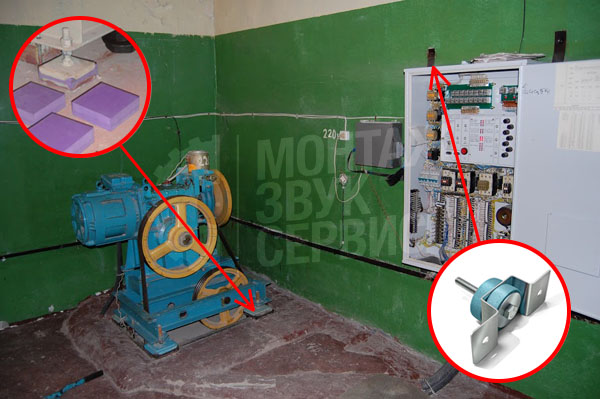

Виброизоляция в источнике: демпфирование опор лебедки и виброизоляция шкафа с реле

Ремонт лифтовой лебедки

Можно выделить постоянный шум при движении кабины (непрерывная работа лебедки) и импульсный (удар при запуске лебедки и срабатывания тормозного устройства лифта). Уровень шума от лифта во многом определяется моделью лебедки и ее состоянием. Необходимо вызвать мастера по лифту для регулировки тормозного устройства (срабатывание, ход якоря), замены подшипников и масла.

У отрегулированного тормозника звук от срабатывания не должен быть бабахающим и лязгающим, после правильной регулировки узел издает глухой короткий без раскатов хлопок. Для этого зазор между якорем и корпусом электромагнита (ход якоря) нужно уменьшать до минимума (при этом колодки не должны тереться о тормозной барабан).

Если работа наладчика отечественной лебедке не помогла, рекомендуется ее замена на менее шумную модель, например, на итальянские Montanari - Sicor. Такая кардинальная мера значительно уменьшит шум или вовсе снизит его до фоновых значений!

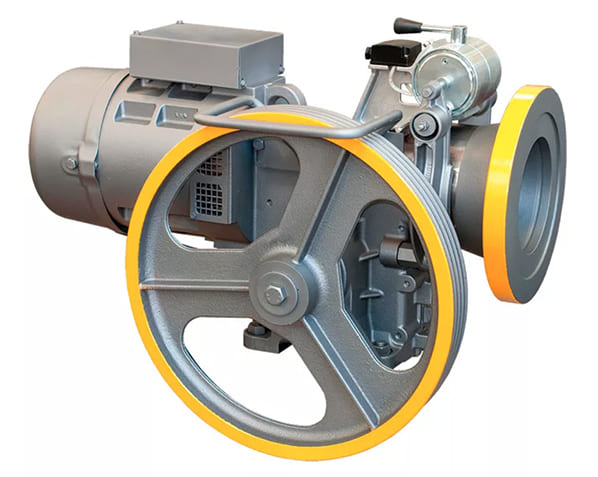

Бесшумная лебедка Sicor. Стоимость ~250 тысяч рублей + замена

Установка частотного преобразователя

Зачем нужен частотный преобразователь? Без него в момент запуска к двигателю подключается полное напряжение сети, перегрузка по току составляет 2,5 раза – звук удара при старте лифта. При переключении обмоток двигателя с большой на малую скорость также ударный звук. Наложение колодок тормоза при торможении происходит еще на скорости - снова удар.

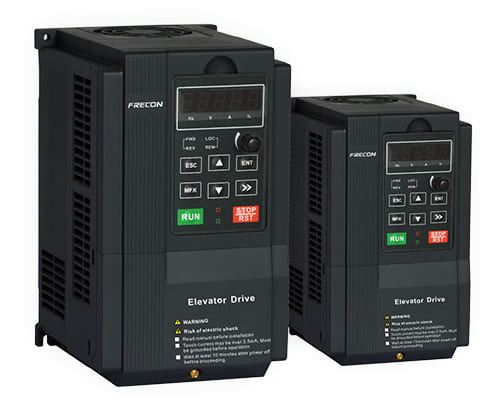

Стоимость частотного преобразователя с монтажом и наладкой ~130 тысяч рублей

Частотный преобразователь разгоняет двигатель плавно от 0 до номинальной скорости, поэтому нет перегрузки по току и все происходит бесшумно, то же самое при замедлении. Тормозные колодки накладываются на уже полностью остановленный тормозной барабан.

Демпфирование опор лебедки

Для снижения структурного шума лебедка с электродвигателем должна быть виброизолирована. Современные электродвигатели имеют собственные частоты в районе 1500 об/мин (25 Гц). Вибрации такой частоты сами по себе являются практически не слышимыми человеческим ухом (они могут ощущаться только как сотрясения), но воздействуя на отдельные детали машины подобно ударам, они вызывают вибрации звуковых частот – источник шума.

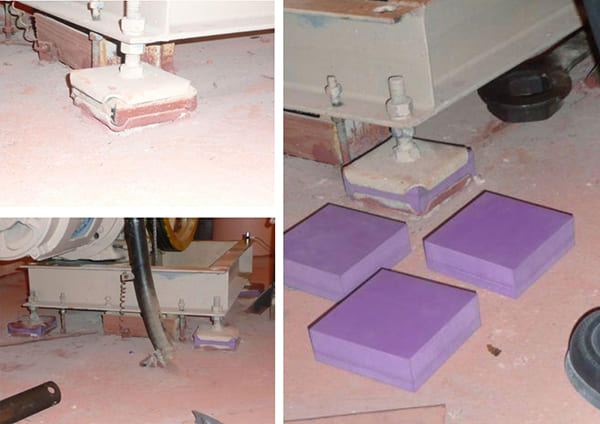

Штатные резиновые опоры лебедки заменяются на новые виброизолирующие опоры из материала SYLOMER. При подборе плотности демпфера учитывается количество точек опор, их размеры, общий вес (лифт, лебедка, тросы, противовес) и нагрузка, приходящаяся на конкретную опору (эта информация содержится в паспорте лифта). Также в расчетах важно учесть величину осадки опоры.

Марка SYLOMER определяется массой лифтового оборудования и полезной нагрузкой

Виброизоляция щита управления лифтом

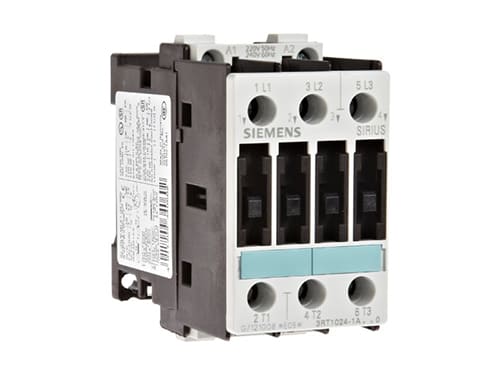

Кроме звука самой лебедки значительный шум может создаваться при работе электрического щита управления, высоковольтное реле которого является источником импульсного шума и вибрации. Рекомендуется замена пускателей на Siemens 3RT10:

Стоимость пускателей Siemens ~35-40 тысяч за 8 штук

Крепление щита к стене машинного отделения (или полу) должно выполняться через антивибрационные крепления.

Шумоизоляция шахты лифта: регулировка узлов

Согласно опыту, чрезмерный шум и вибрации лифтового оборудования в очень большой степени определяются качеством монтажных работ лифтовиков. Часто такие шумы от лифтов как движение кабины вверх/вниз или шорканье тросов связаны с большим люфтом направляющих и после регулировки специалистами по лифтовому оборудованию шумы снижаются или пропадают.

Если беспокоит грохот в момент открывания дверей лифта необходимо техническое обслуживание. Наладчик в рабочем порядке производит регулировку дверей и их привода. Причины могут быть различными: от банальной "грыжи" на приводном ремне между двигателем и редуктором до выхода из строя подшипника или децентровка шкива ременной передачи.

Замер шума от лифта

Прежде чем предпринимать конкретные действия по шумоизоляции лифта мы рекомендуем измерить уровень проникающего шума в квартиру и сопоставить полученные значения с дневными и ночными нормами шума СН 2.2.4/2.1.8.562-96.

Если шум превышен, то это прямое нарушение законодательства. В этом случае все работы по звукоизоляции лифта должны производиться за счет владельца здания. Если превышение не зафиксировано, но шум все равно мешает – задача собственника квартиры договариваться с управляющей компанией/ТСЖ о проведении указанных мероприятий в машинном отделении, либо выполнять звуко- виброизоляцию изнутри своей квартиры.

В нашей компании есть специалисты, которые могут квалифицированно рассчитать виброизоляцию и разработать рекомендации по шумоизоляции лифтов. Мы проводим измерения шума и на их основе составляем подробный отчет. Однако работы по монтажа и демонтажу лифтового оборудования должна производить лицензированная (по лифтам) компания или коммунальное предприятие на основе разработанных рекомендаций.
