Виброизоляция
В любом здании всегда присутствуют инженерные и технологические системы. Работающие механизмы могут создавать шумы и вибрации превышающие установленные законом нормативные значения, тем самым, доставляя беспокойство людям как в жилых, так и общественных помещениях. В первую очередь "страдают" жильцы первых и последних этажей многоквартирных домов (их квартиры наиболее близко расположены к техподполью и последнему техническому этажу соответственно), офисные сотрудники и люди работающие на производстве.
Источник вибрации может находиться как внутри здания, так и снаружи (в основном рельсовый транспорт: трамвайные пути, метро). Внутренними являются различные инженерные системы:
- котельное и насосное оборудование, ИТП;
- трубопроводы водоснабжения и отопления, канализация
- лифтовое оборудование;
- электрические трансформаторы;
- вентиляционные системы.
Вибрируя, инженерное оборудование, создает структурный шум, распространяющийся по всему каркасу здания, а также воздушный шум проникающий через перекрытие, а, кроме того, по воздуховодам и трубам. Шумы инженерных систем могут проникать разными путями не только в прилегающие помещения, но и в отдаленные участки здания.

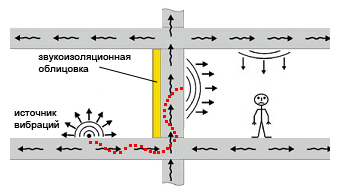

Пути распространения шума в здании от шумного агрегата
Отметим, что шум может быть превышен даже в случае исправно работающего оборудования при неправильной/отсутствующей виброизоляции или при размещении в непосредственной близости помещений с людьми.
Акустические измерения показывают, что ~70-80% производимого механизмами шума, определяется их вибрацией. Поэтому виброизоляцию дома от работающего оборудования необходимо закладывать еще на этапе его проектирования. К сожалению, часто такие мероприятия вообще не выполняется или выполняются с ошибками, которые приходится исправлять уже по факту поступивших жалоб.
Наша команда – это профессионалы с большим опытом работы по виброизоляции и демпфированию шумного оборудования. Мы предлагаем научный подход, включающий обследование шумных агрегатов, проведение акустических измерений, расчет необходимой виброизоляции. Ниже на странице представлены некоторые наши работы, а также дополнительная информация, разбитая по категориям.

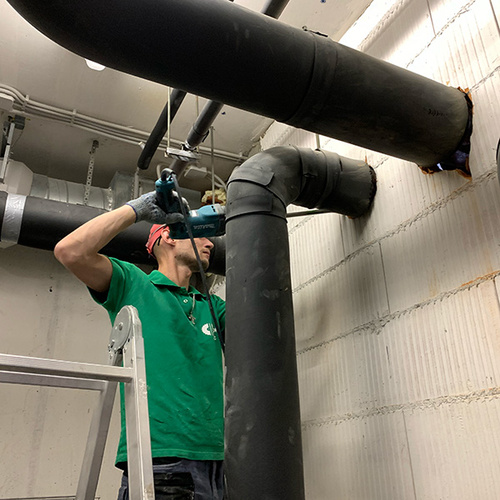

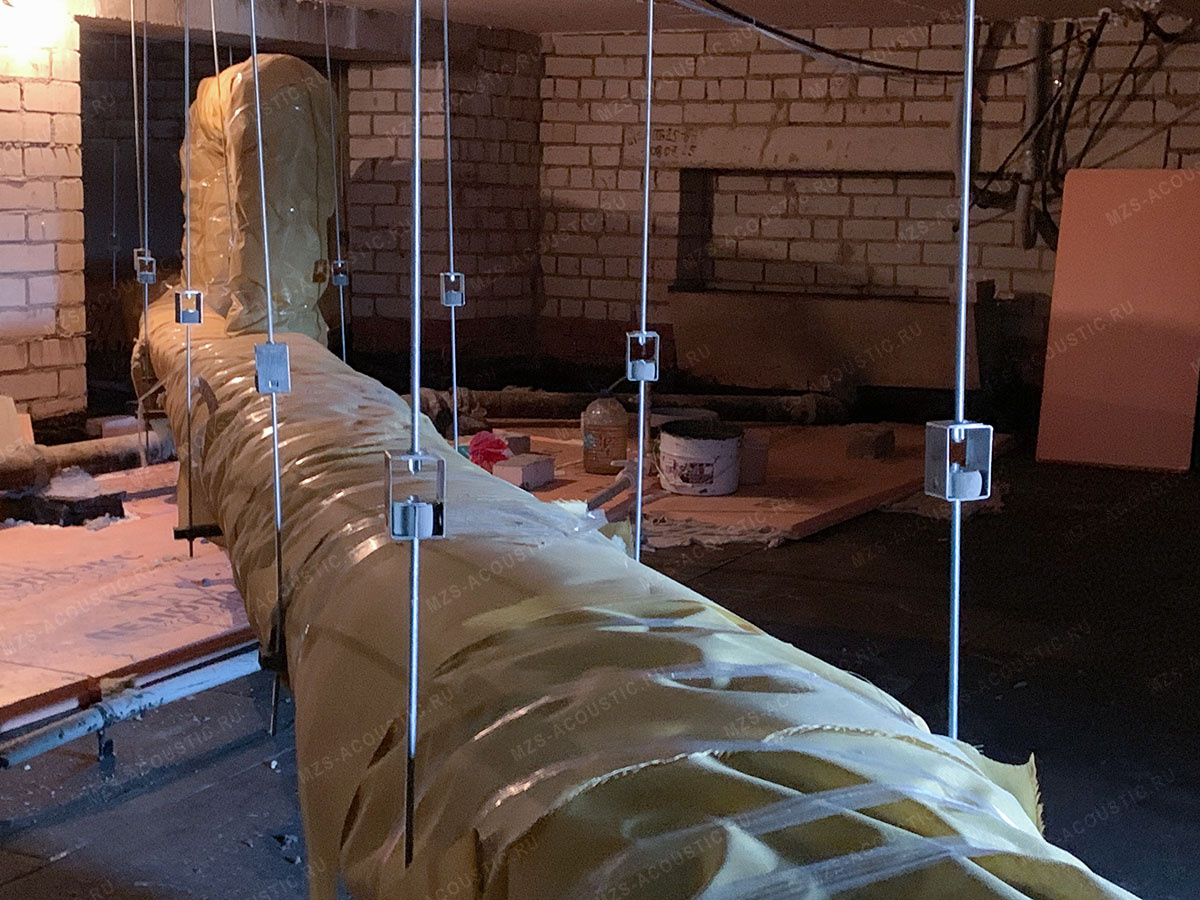

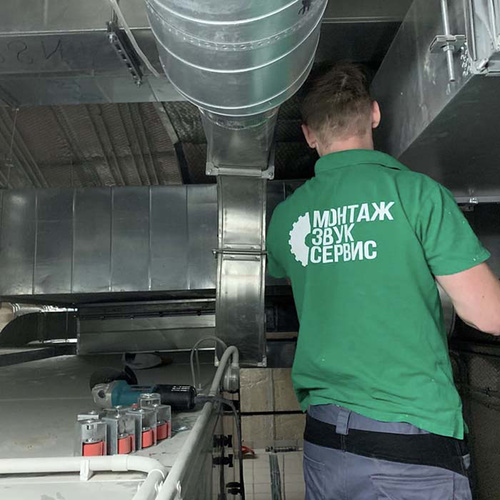

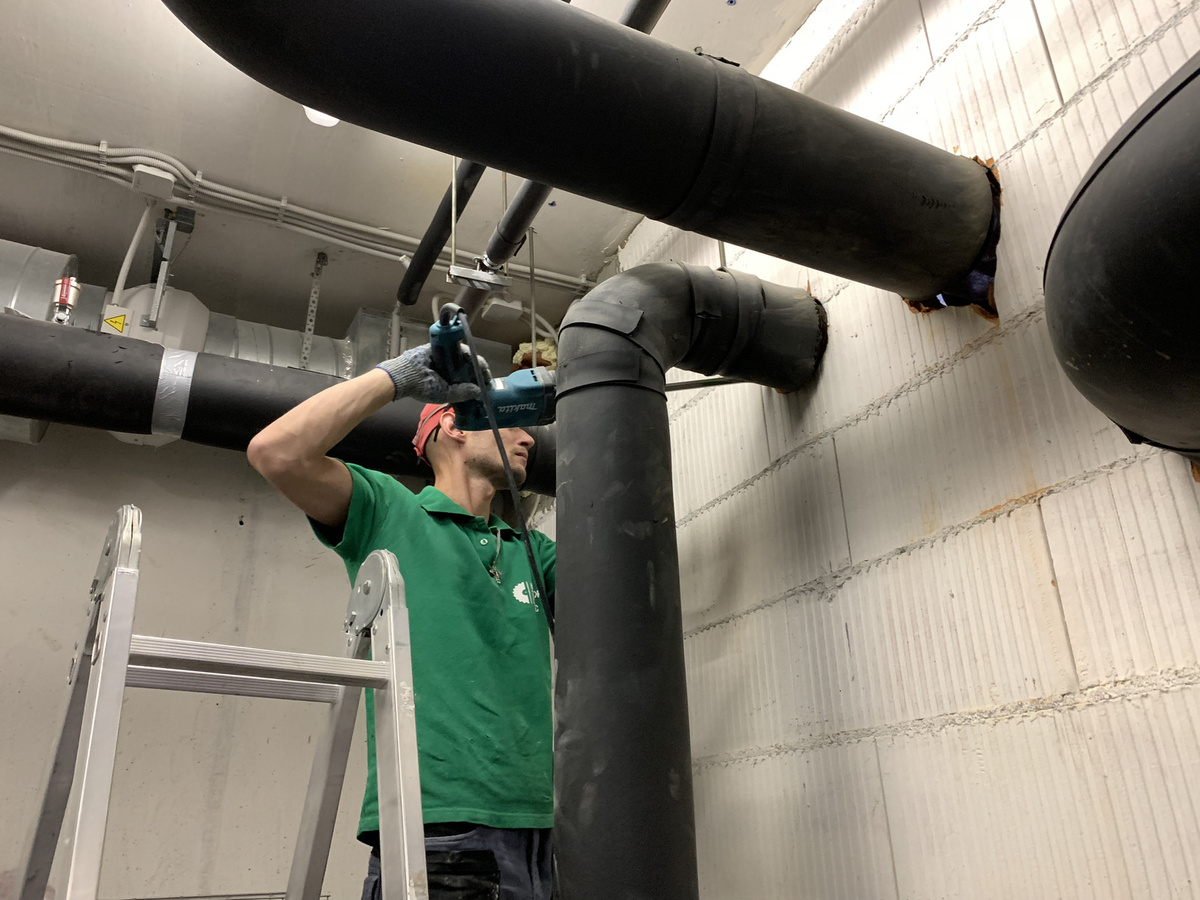

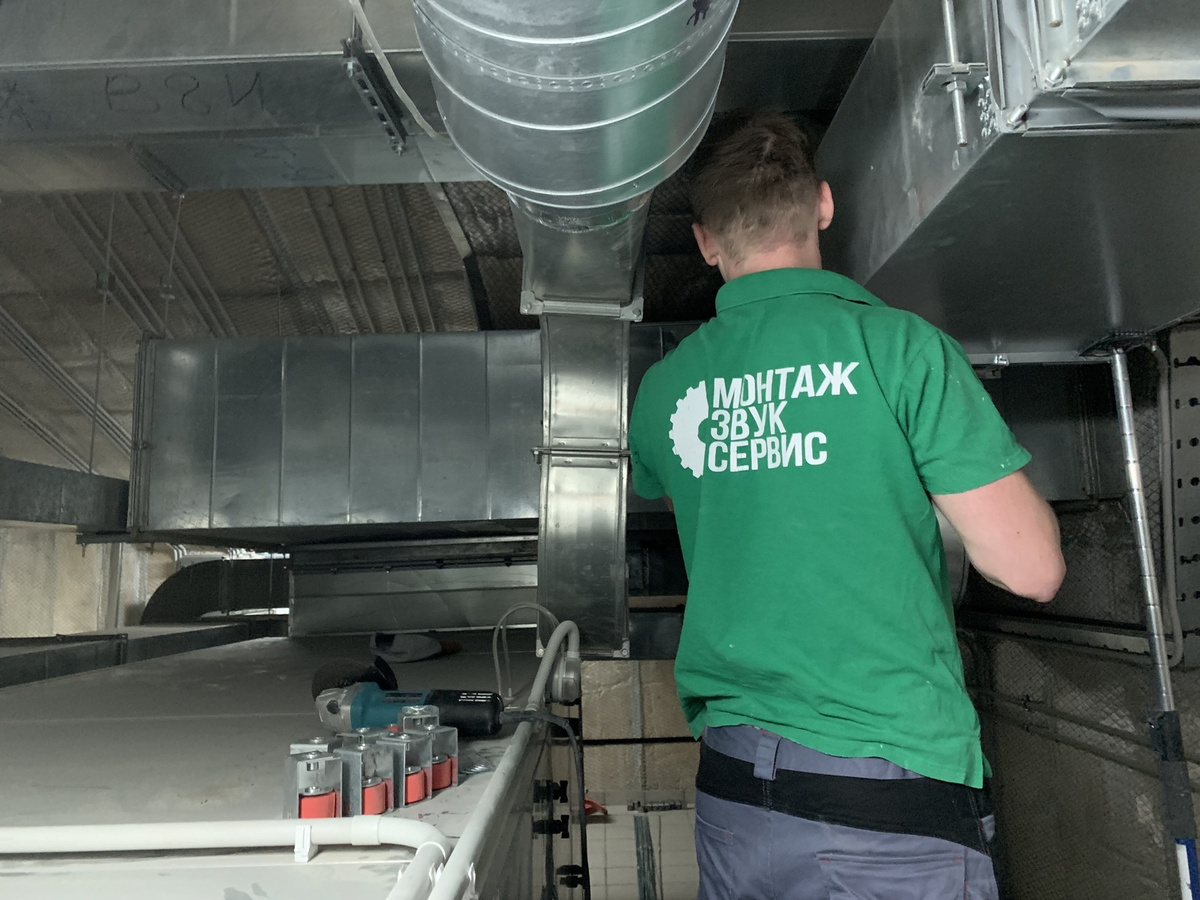

Наши специалисты произвели работы по виброизоляции вентустановок и присоединенных к ним воздуховодов для снижения вентиляционного гула, беспокоящего жильцов последнего этажа.

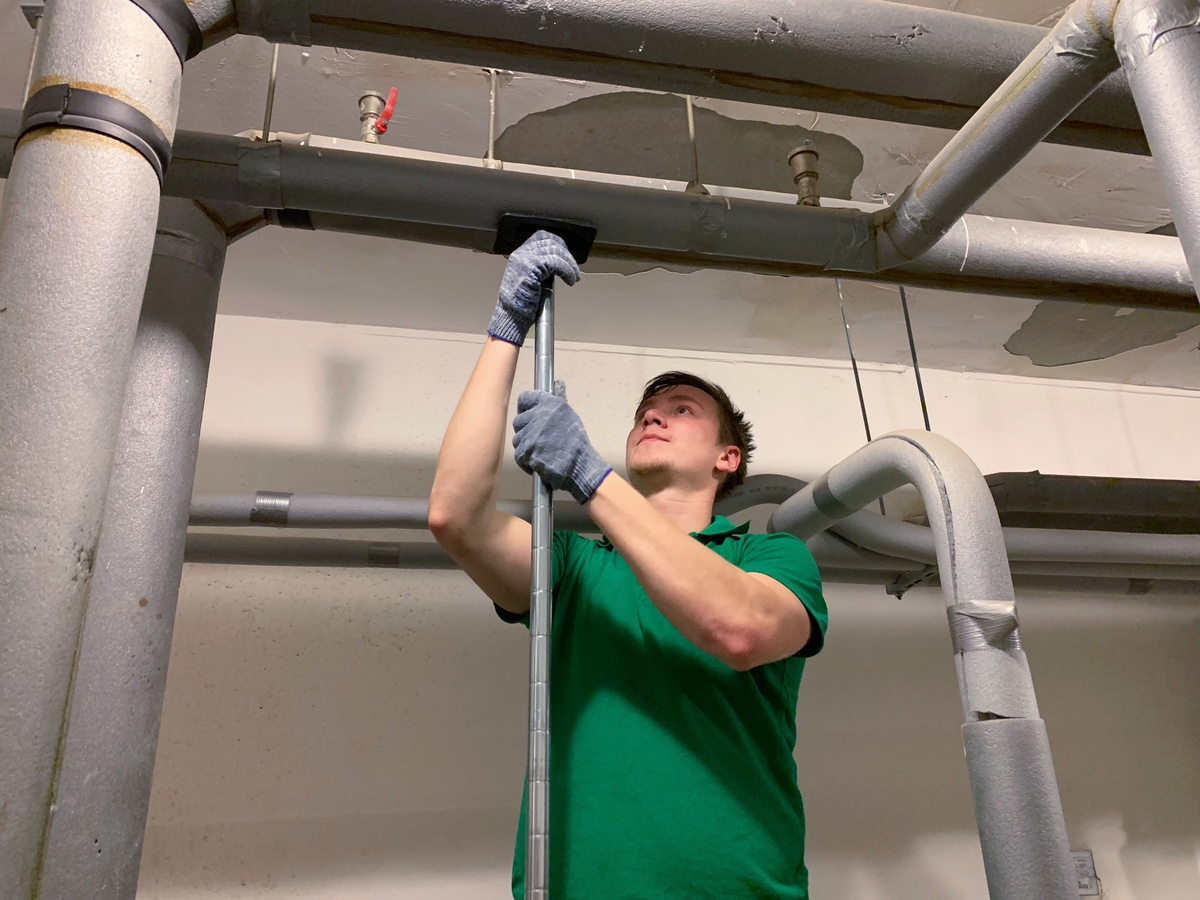

Работы по шумоизоляции котельной сводятся к расчету виброизоляции оборудования и последующему монтажу. Эти меры привели к снижению вибрационной нагрузки на здание и эффективному снижению шума в квартире двумя этажами выше.

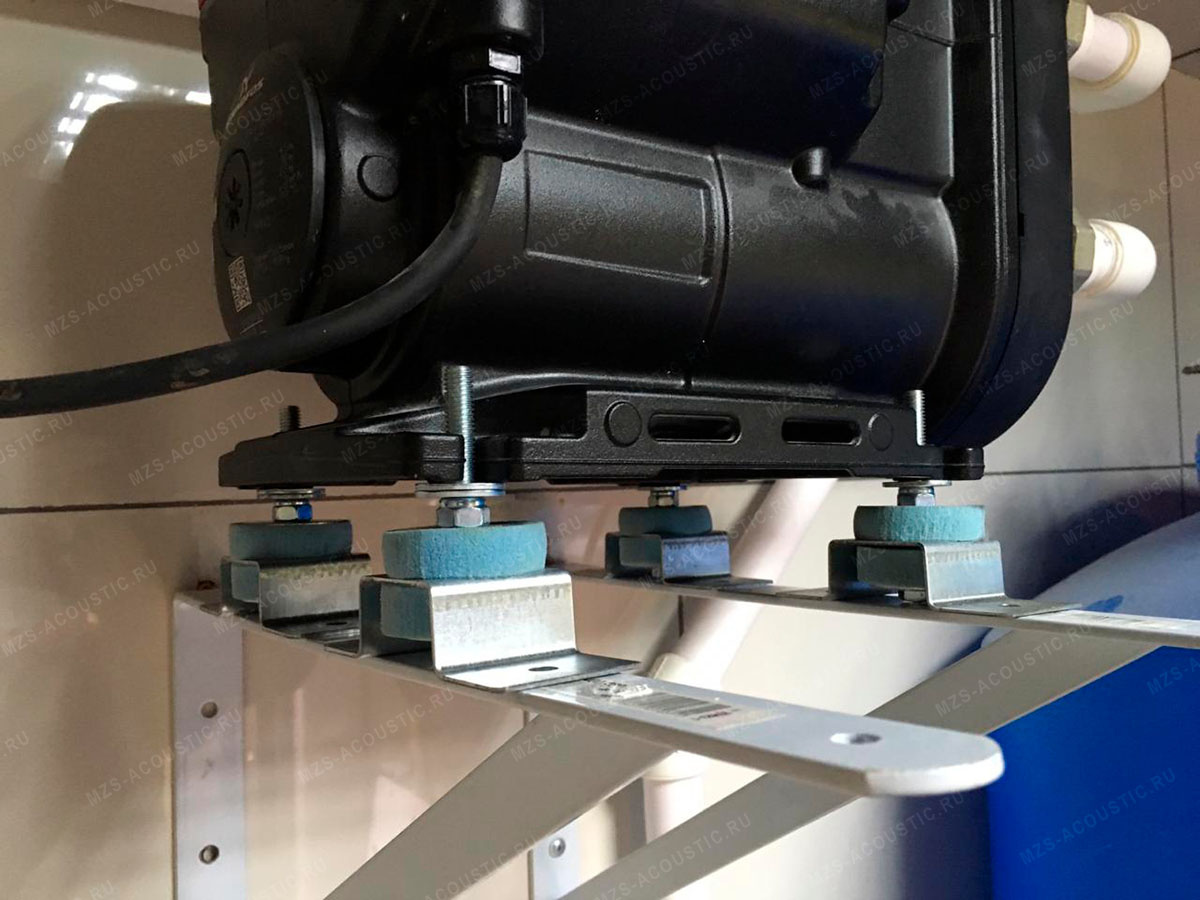

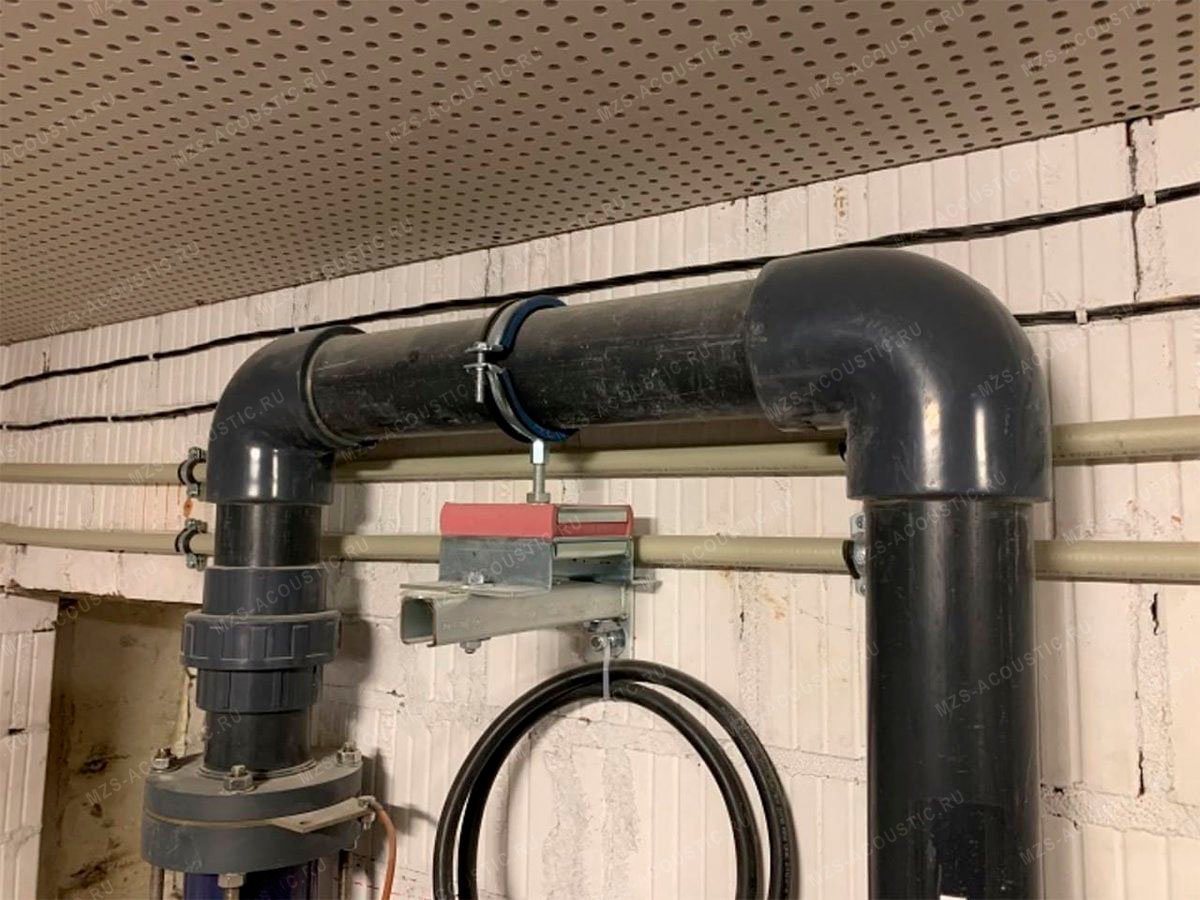

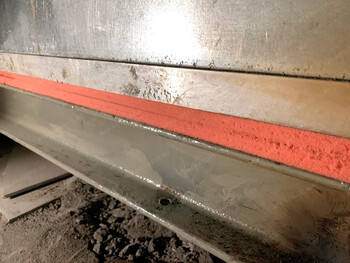

Виброизоляция насоса высокого давления. Изготовленный до нас звукоизолирующий короб работал не эффективно. Выполнена виброизоляция под фундамент оборудования, виброизоляция шлангов и задней стенки к которой крепились фильтры и электроника.
В нашей компании есть специалисты, которые могут квалифицированно рассчитать виброизоляцию и разработать рекомендации по шумоизоляции лифтов. Мы проводим измерения шума и на их основе составляем подробный отчет. Однако работы по монтажа и демонтажу лифтового оборудования должна производить лицензированная (по лифтам) компания или коммунальное предприятие на основе разработанных рекомендаций.
Влияние вибрации на акустический комфорт в домах, расположенных близко к тоннелю, очень характерно для метро мелкого заложения. Вибрации, передаваемые через грунт на конструкции зданий, воспринимаются как неприятные низкочастотные колебания, ухудшающие самочувствие людей.
Нормы шума и вибрации
Согласно своду правил СП 51.13330.2011 «Защита от шума» и Санитарным нормам СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки», эквивалентный уровень звукового давления (УЗД) в жилых помещениях в дневное время (с 7:00 до 23:00) не должен превышать 40 дБА, в ночное (с 23:00 до 7:00) 30 дБА, а также укладываться в пределы допустимых значений в частотном распределении:
В соответствии с примечанием 3 к табл.3 санитарных норм: «для шума, создаваемого в помещениях и на территориях, прилегающих к зданиям, системами кондиционирования воздуха, воздушного отопления и вентиляции и другим инженерно-технологическим оборудованием, следует принимать на 5 дБА ниже (поправка -5 дБА) указанных в табл. 3».
Таким образом, следует при оценке превышения шума инженерных систем в квартире следует ориентироваться на ПДУ по эквивалентным уровням звука в квартире в 35 дБА в дневное время суток (с 7:00 до 23:00) и 25 дБА – в ночное (после 23:00).
Для тонального и импульсного шума поправка -5 дБА вводится для максимальных значений, предельно допустимые уровни для квартиры составят LAmax = 50 дБА и 40 дБА для дневного и ночного времени соответственно.
Какие меры можно предпринять для защиты от вибрации?
При возникновении колебаний они распространяются на значительное расстояние по всему зданию, вибрации обладают крайне малой степенью затухания. Поэтому во время монтажа оборудования следует размещать его как можно дальше от защищаемых зон. Если вибрации уже есть, устранить их можно двумя способами: виброизолировать сами механизмы, создающие шум или же дополнительно звукоизолировать помещение где находятся люди.
Виброизоляция оборудования
Виброизоляция в источнике – самое эффективное и доступное средство защиты от шума в прилегающих помещениях. Эффективность использования демпфирующего материала продемонстрировано на видео:

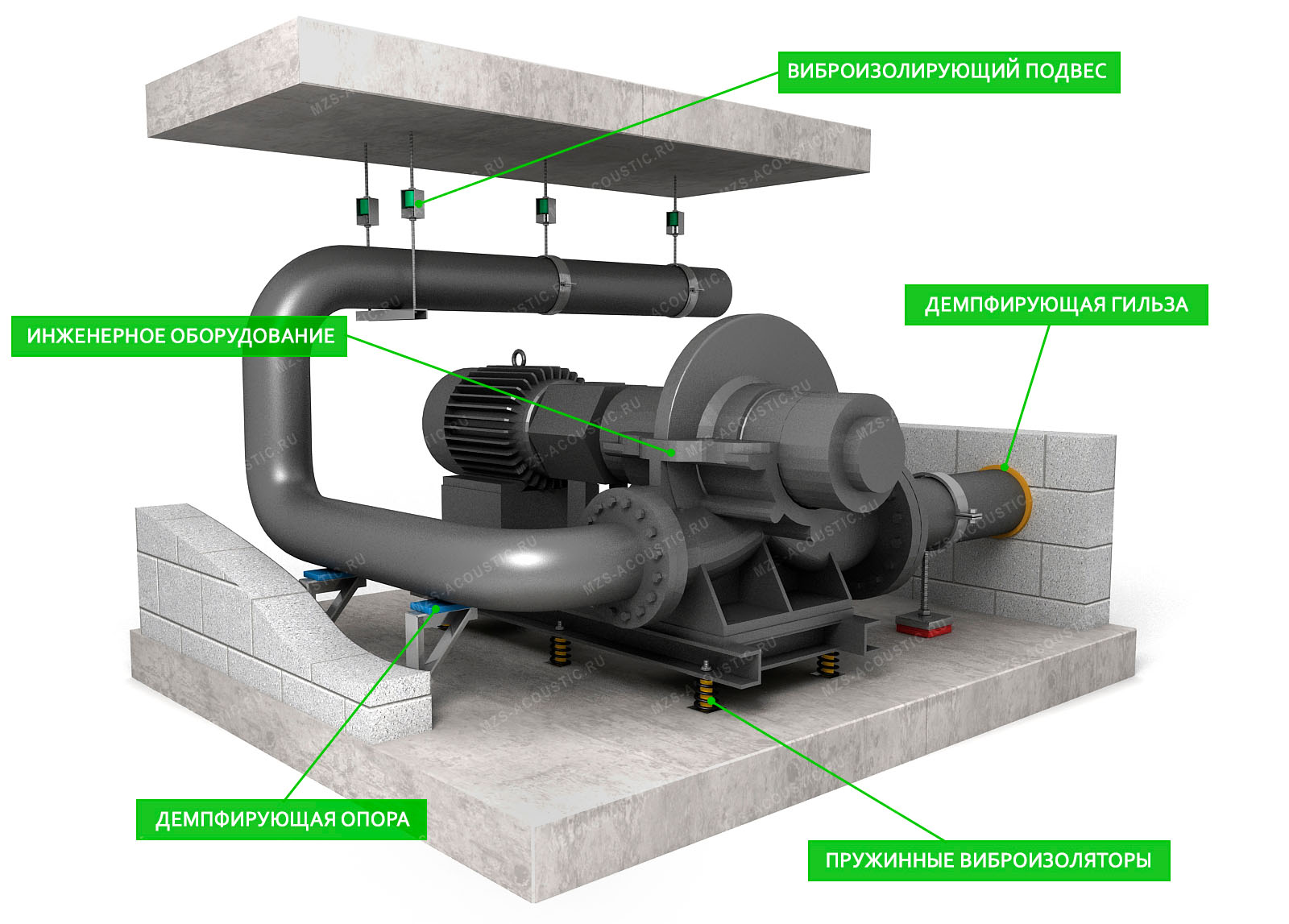

Виброизоляция оборудования подразумевает устранение звуковых мостиков - жестких связей оборудования и здания, по которым и передаются шум. Для этого элементы инженерных систем устанавливаются на отдельный виброразвязанный фундамент, не имеющий жестких связей со зданием, места прохода труб через стены гильзируются демпфирущим материалов. Также при монтаже используются специальные виброизоляторы (опоры и виброподвесы), благодаря которым можно эффективно снизить уровень возникающей вибрации. В конструкции данных приспособлений присутствуют демпфирующий элемент или гибкая вставка, берущие на себя большую часть колебаний в местах крепления к стенам и перекрытиям дома:

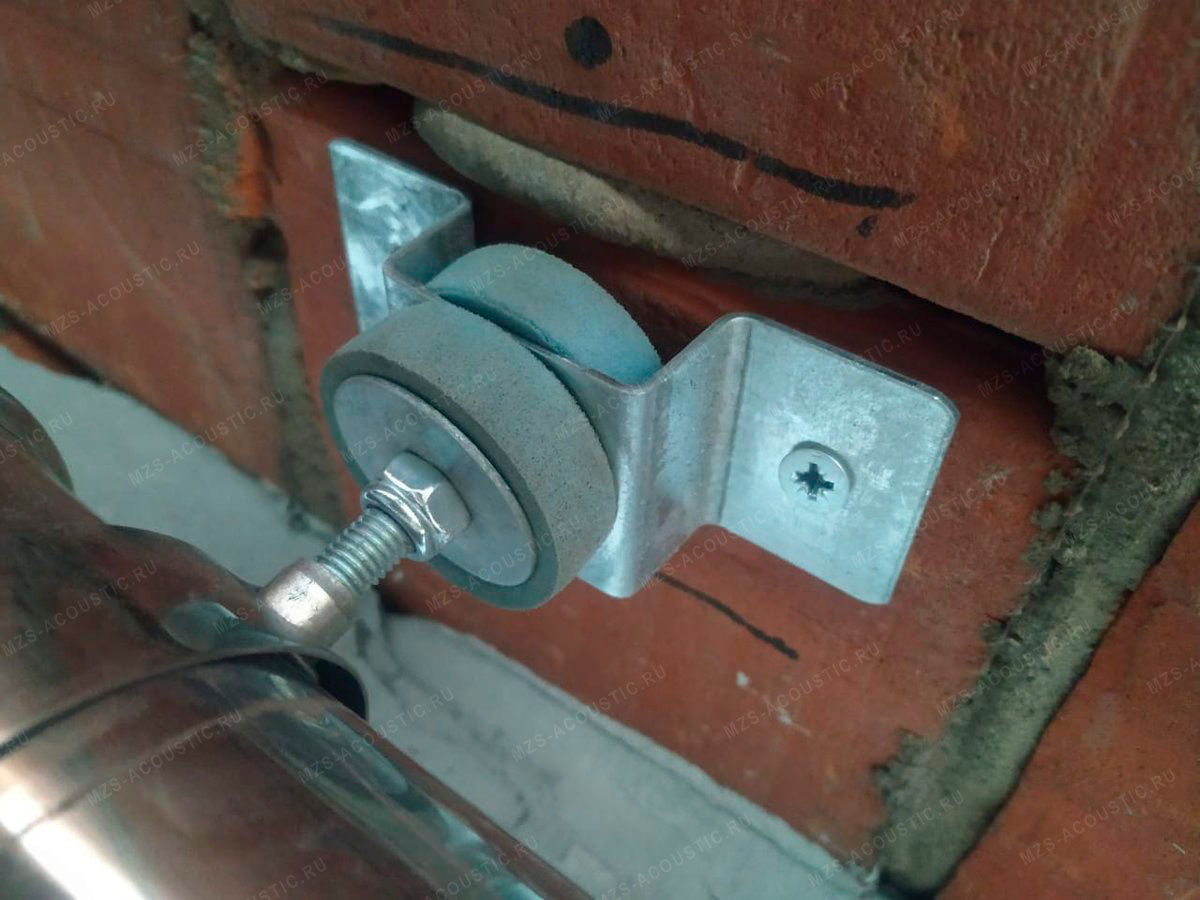

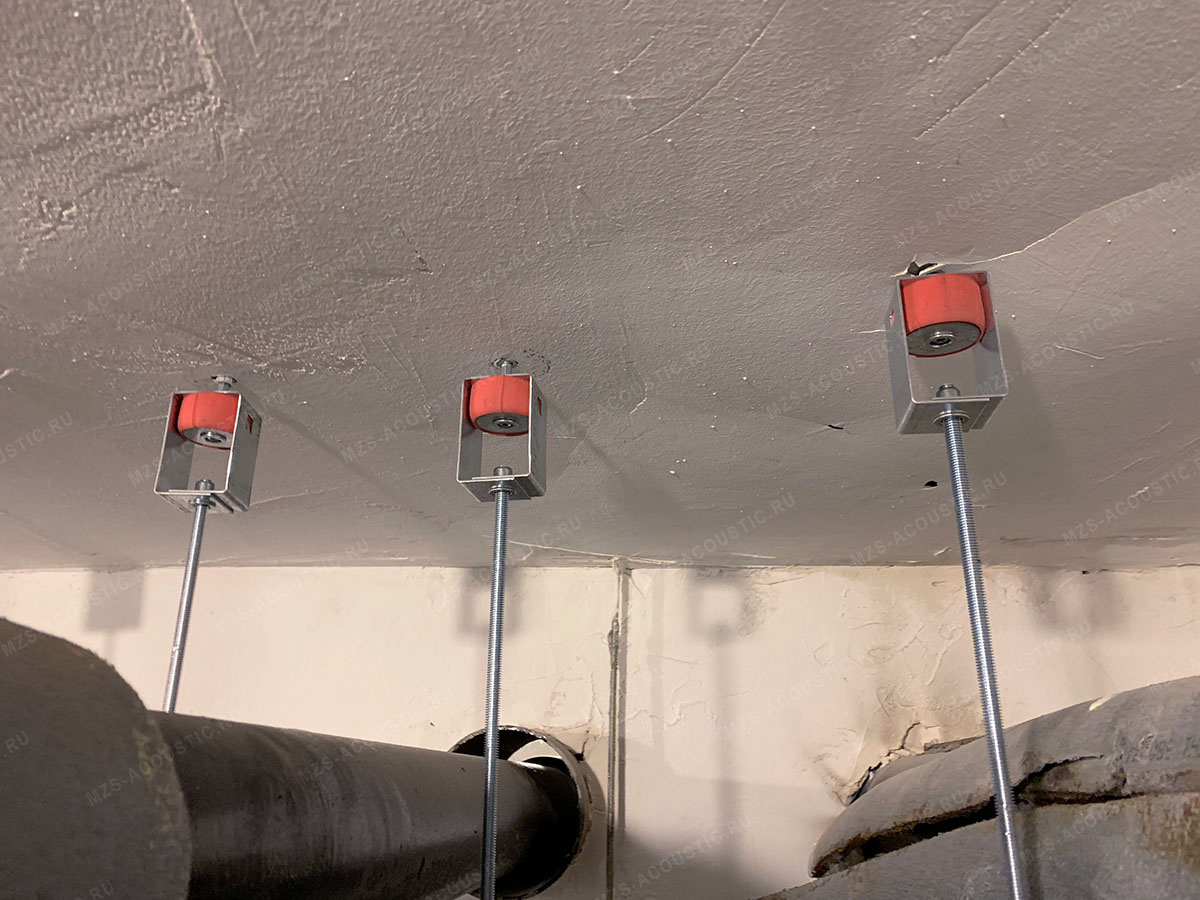

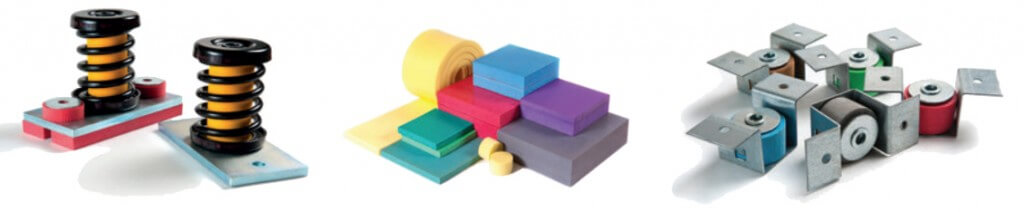

Для виброизоляции используются специальные пружинные виброопоры, рулонные демпферы, виброподвесы и другие материалы
Помимо использования виброизоляторов необходимо следить за технической исправностью оборудования: любые неполадки повышают вибрации механизма. Современное малошумное оборудование с правильно рассчитанным режимом работы изначально создает меньше шума и позволяет сэкономить на виброизоляции!

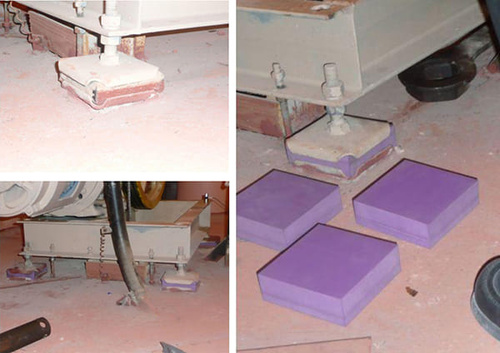

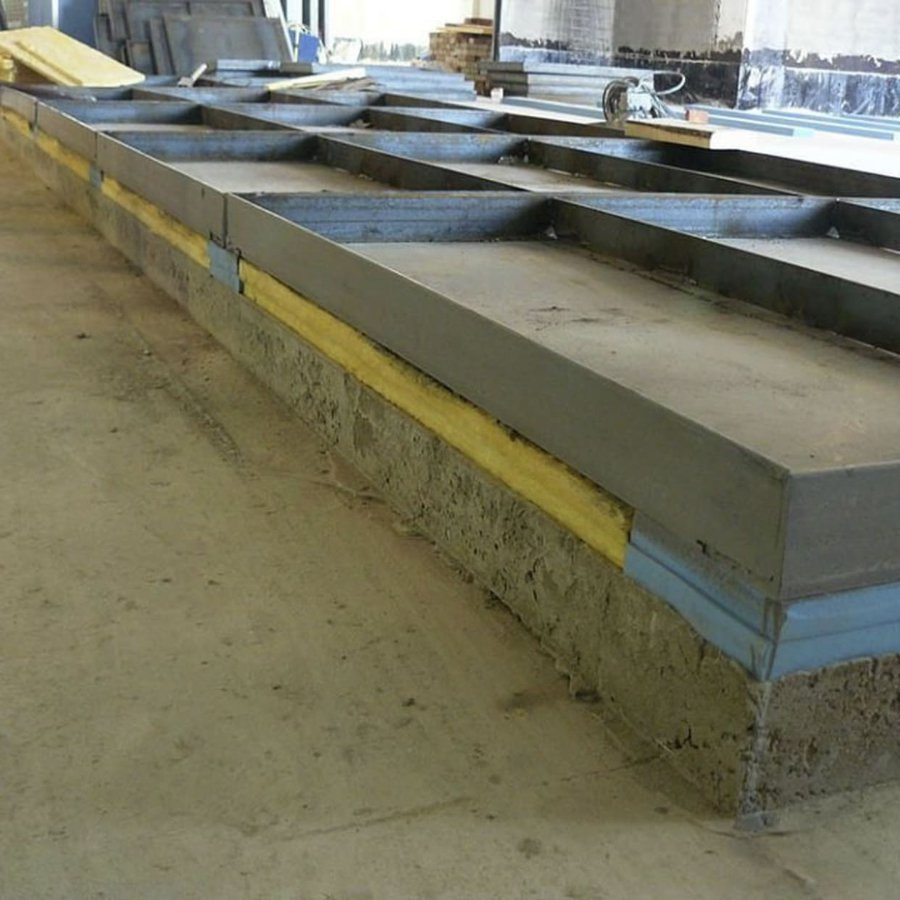

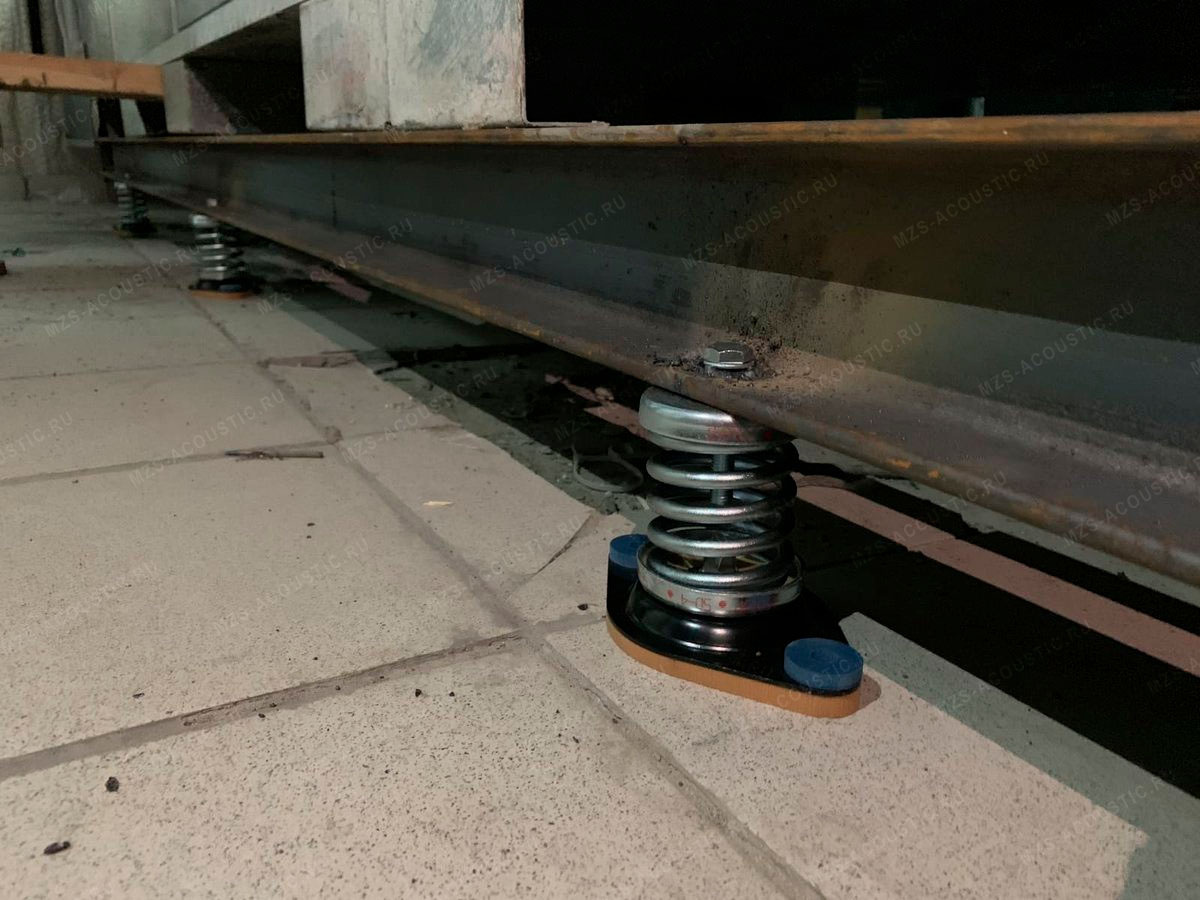

Насосы и компрессорные установки следует монтировать на бетонном фундаменте или раме, который в свою очередь опираются на виброизоляторы. Массивное основание снижает амплитуду колебаний установки и понижает центр тяжести системы. Вес плиты-основания должна превышать массу вибрирующего агрегата, желательно в 2-3 раза.
Для снижения вибрации можно использовать пружинные виброизоляторы или эластомеры. Если скорость вращения установки меньше 1800 об/мин для снижения вибрации целесообразно использовать пружины. Если частота вращения выше, выбор следует сделать в пользу упругих прокладок из полиуретана.
В ходе расчета виброизоляции выбирается оптимальный тип виброизоляции под конкретное оборудование

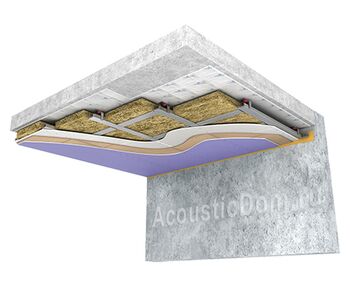

Шумо- и виброизоляция помещения

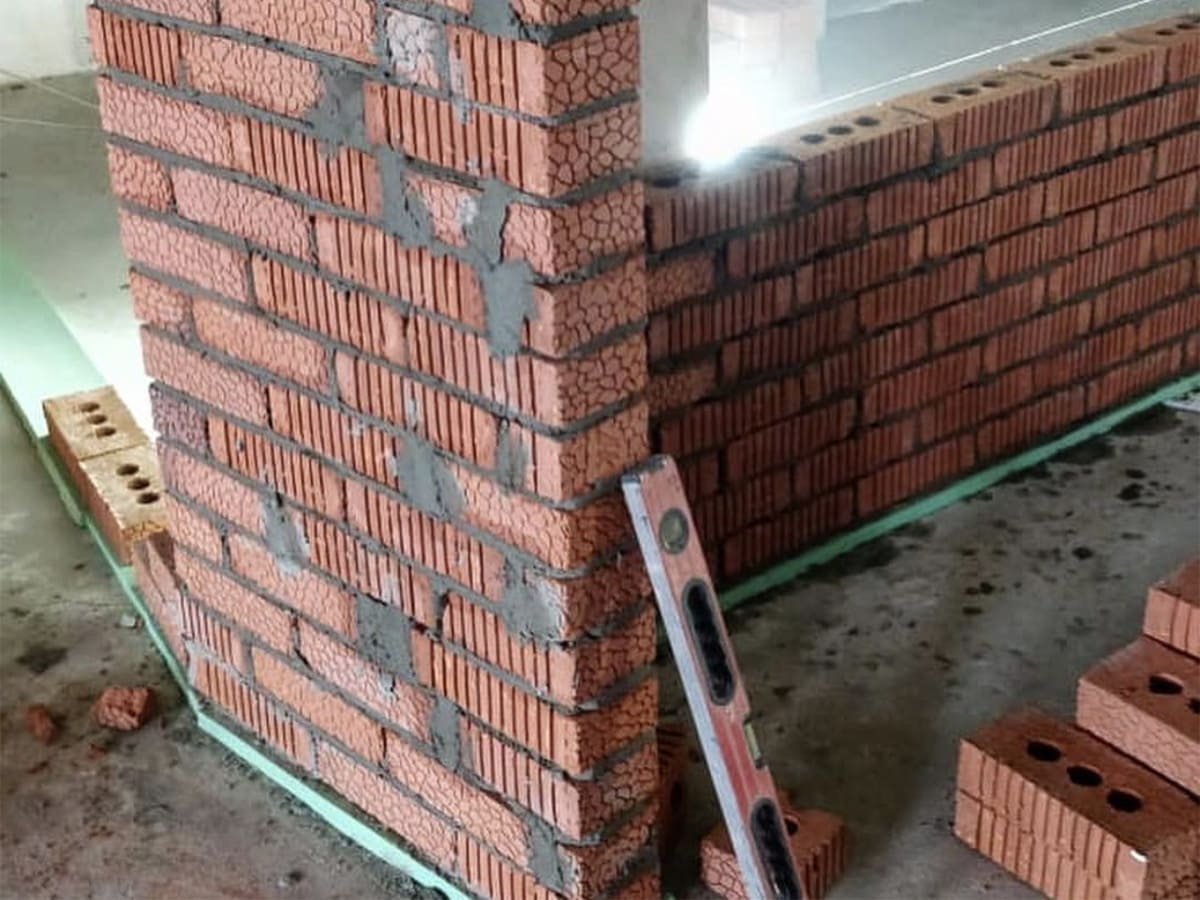

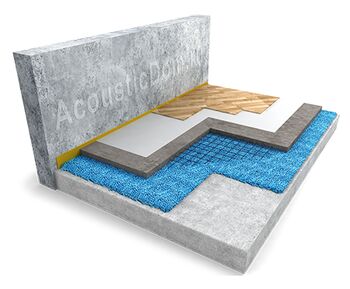

Второй способ борьбы с шумом и вибрацией - звукоизолировать от вибраций саму квартиру или помещение требующее тишины. Мы рекоммендуем использовать такой подход только если виброизоляция в источнике по каким-либо причинам невозможна или нежелательна. Сложность данного метода связана со структурной передачей вибрации: шум передается равномерно по стенам/перекрытиям дома.
Изолировать отдельно какую-либо поверхность будет малоэффективно. Реальное снижение шума не будет соответствовать ожиданиям: незакрытые поверхности продолжат передавать шум, поэтому звукоизоляция в помещении, как правило, увеличивается незначительно. Тишина достигается только комплексным подходом по принципу комната в комнате (звукоизоляция пола, потолка и стен).
Бесполезно делать шумоизоляцию со стороны технического помещения или лестничного пролета. Структурный шум распространяется в виде вибраций по конструкциям, поэтому выполнять шумоизолирующие облицовки нужно только со стороны квартиры. Иначе вибрации продолжат распространяться в квартиру минуя звукоизоляционную облицовку:
Неэффективная шумоизоляция со стороны тех. помещения
Также не стоит пытаться снизить шум минватой, прибитой на грибки - это очень частая история, которую пытаются делать до нашего приезда.
Правильная планировка дома
Повышенный уровень шума в квартире может быть вызван неправильным архитектурно-планировочным решением здания. По строительным правилам (СП) лифтовые шахты в жилых домах следует размещать так, чтобы они не примыкали к стенам жилых комнат (в идеале вообще к стенам квартир). Это же касается всех инженерных систем дома (кондиционирования, отопления). При возможности выбора старайтесь размещать спальню в наиболее отдаленной от любых инженерных систем здания комнате.
Пример неправильного расположения квартиры и лифтовых шахт
Почему мы?
В ассортименте нашего магазина представлены самые эффективные демпфирующие материалы (Vibrofix, Sylomer, Vibrafoam, Isotop) от ведущих производителей виброизоляции. Наша компания предлагает исключительно качественную продукцию, соответствующую всем современным стандартам.
Мы выполняем весь перечень необходимых мероприятий по виброизоляции квартиры, дома:
- Измерение текущих значений уровней шума в помещении;
- Расчет необходимой шумо- и виброизоляции, разработка проекта;
- Необходимые согласования предлагаемых узлов и схем;
- Поставка и монтаж виброизоляции;
- Контрольные измерения шума после завершения работ.
Наш подход к работе удобен для заказчика, поскольку высокий уровень профессионализма и использование современных технологий позволяет получить гарантированные результаты, с минимальной затратой времени и денег. Это подтверждается и большим количеством положительных отзывов. Будем рады сотрудничеству!
Примеры работ
Эльвира, добрый день!
Звучит логично, я думаю нужно начать с вызова Роспотребнадзора или частной конторы по типу экологов для замера шума и вибрации. В первую очередь нужно зафиксировать превышение норм СП "Защита от шума". Также поговорите с соседями, если все как вы описываете, страдать должен весь дом, коллективом всегда проще решить проблему.
PS: Устранить вибрацию необходимо в источнике или по пути распространению к дому, меры изнутри квартиры мне представляются малоэффективными в данном случае.
Добрый день! Из креплений я бы посоветовал готовые Vibrofix, но, единственное, не все по наличию есть. Нужно искать по остаткам, либо аналоги подбирать.

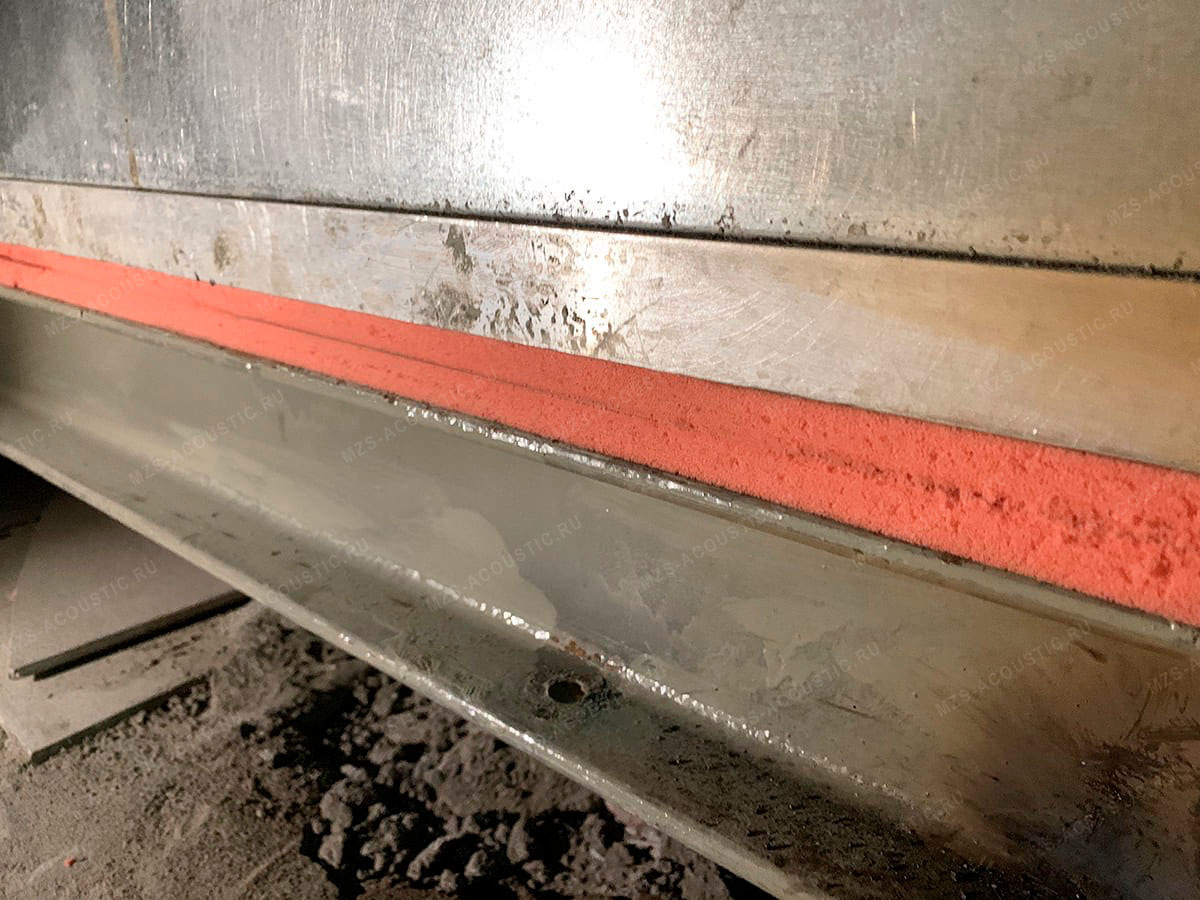

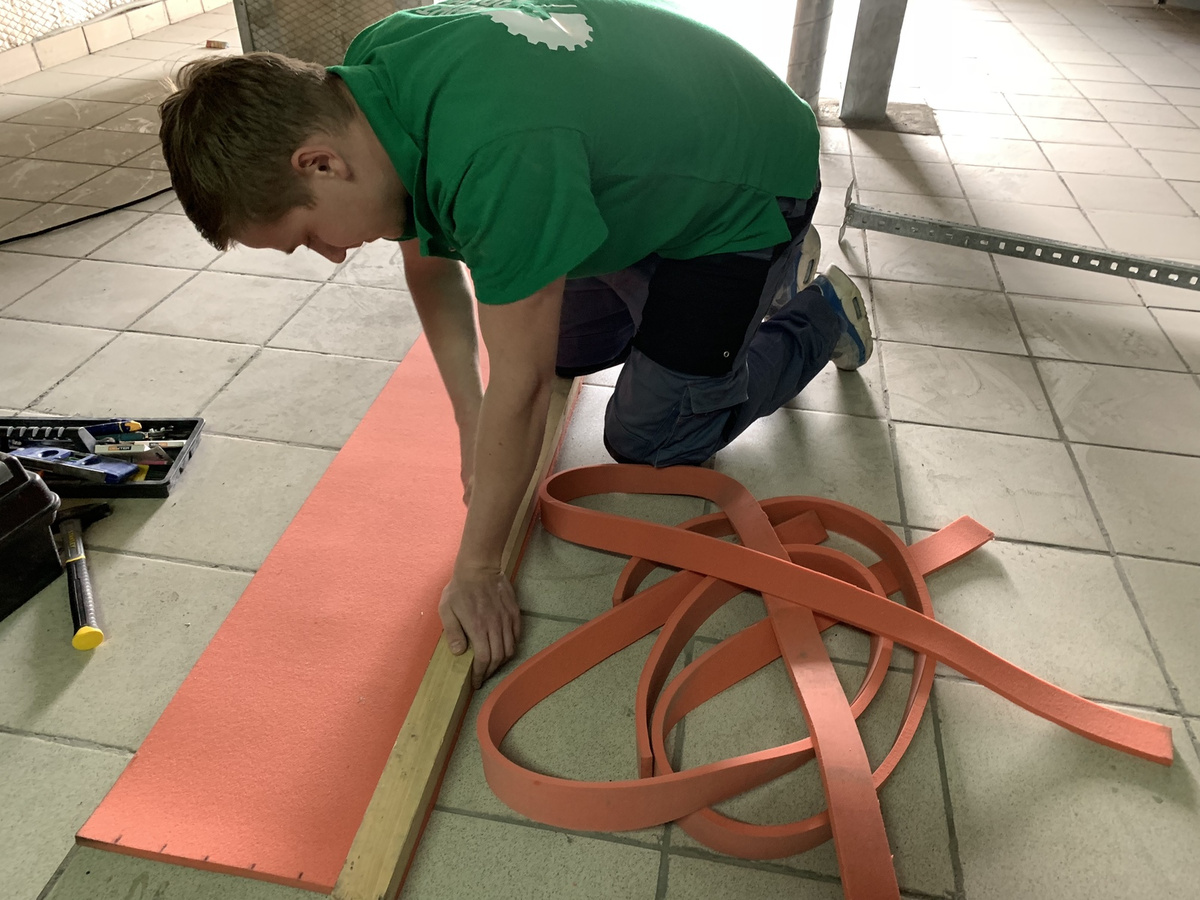

Также можно использовать полиуретан Sylomer в качестве напольных вибропор или полосками на кронштейны/перекладины.
Добрый день! Комплексное обследование по шуму и вибрации обойдется вам порядка 150 тысяч рублей (с мониторингом)
Уважаемые MZS, можно ли у вас приобрести на пробу небольшой отрезок SR220-12 мм размером примерно 3х3 см? Мы хотим проверить, насколько он будет гасить колебания в нашей ситуации под точным оптическим прибором.
Добрый день!
Такой возможности у нас нет, вы можете написать запрос дистрибьютору (АГ).
Мы минимально продаем полоску 10 х 150 см (0,15 кв.м).
Мойка в паркинге (все официально от застройщика) . Но поступают жалобы от работы АВД и компрессора= хочу их бюджетно шумовибро изолировать.
Илья, добрый день!
Бюджетно вряд ли получится: в вашем случае, чтобы предложить решение, потребуются измения шума и виброции + проектная часть.
PS: увидели, что заявку на звонок оставили, свяжемся с вами по телефону обсудим.
Добрый день!
Перенес ваш комментарий в раздел виброизоляция. В данном случае поможет только виброизолиция оборудования, можете посмотреть примеры выполненных работ. Начать можно с измерений шума, зафиксировать превышение и идти в УК ругаться.
PS: То, что наушники не убирают шум означает его низкочастотный характер. Они просто не рассчитаны на изоляцию данной части спектра.
Дом стоит на перекрестке, неподалеку еще мост. Постоянно прямо низкочастотный гул от проезжающих грузовиков, а они здесь постоянно, и еще газуют со светофора.
Может ли быть какая-то изоляция цоколя, например?
Как и всем на этой странице советую решать в источнике, фиксируйте превышение (дневные/ночные нормы), долбите ТСЖ, пусть их штрафуют - станут более сговорчивы.
Если говорить про изоляцию вашей квартиры ответить однозначно не зная спектра шума невозможно. Если шум имеет низкочастотную составляющую, может даже усилиться (см ниже отвечал подробно). Определить поверхности которые проводят шум просто - приложите ухо к полу/каждой стене/стояку отопления/батарее и сравните (подробнее про составление карты шума). Откуда больше слышно - там и требуется звукоизоляция в первую очередь.
Живу на 3 этаже кирпичного дома. На первом размещен магазин с кондиционерами и холодильниками. В квартире все очень слышно, идет низкочастотный гул. Жалобы не помогают, боремся более года. Замеры шума показали нарушения, штрафовали магазин, они заменили все оборудование, шум меньше, но все равно все слышно, то один холодильник включается, то второй, то еще что, то все затихает на несколько минут и голове сразу легче. Откуда именно шум непонятно. Слушаем пол - тихо, стены - ну что-то есть незначительное, но с уверенностью не могу сказать, что звук от них. И звук не во всей комнате, вот я его слышу, отойду метр в сторону - и ничего не слышно. Или на кровати все шумит, и сяду или встану - тишина. Ну просто мистика) Мы в растерянности. Что изолировать, чем?Что можно сделать именно в квартире? Хотим попробовать изолировать пол для начала. Межэтажные перекрытия жб плиты, пол деревянный, под ним подполье око 25 см. Какой пирог собрать? А так же чем лучше изолировать стены? Именно от этого структурного шума
Помогите ??

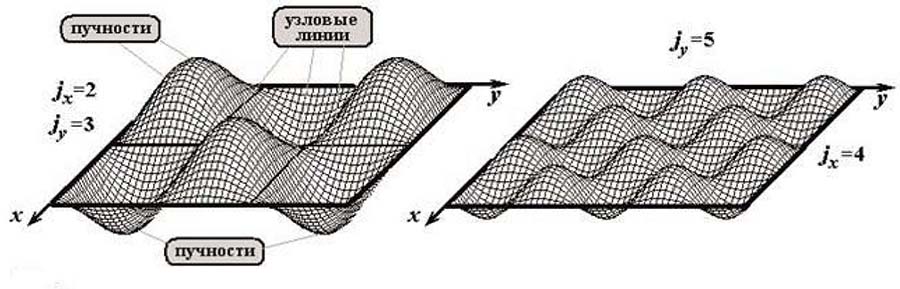

Мистики никакой нет, как вы правильно отметили, у вас низкочастотный шум, который имеет большую длину волны (для примера на частоте 100 Гц это ~3 метра). Когда перемещаетесь по комнате попадаете в зоны пучностей и узлов (максимальная и минимальная амплитуда волн), которые чередуются каждый 1.5 метра):

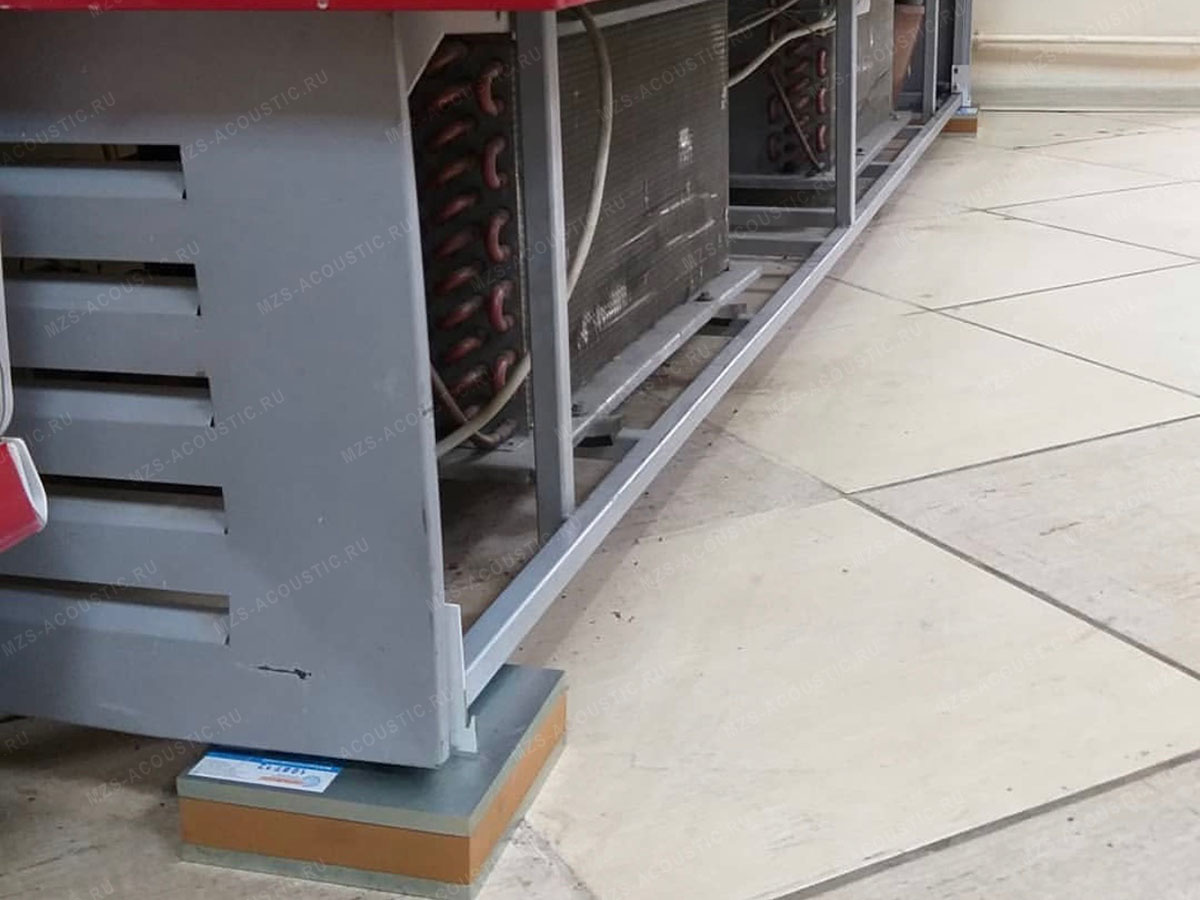

В вашем случае нужно убирать шум в источнике, устанавливать виброопоры под холодильники:
И все же, поможет ли снизить этот шум изоляция пола? Например с акустическими плитами и плавающей стяжкой? Конечно, я согласна, что правильно устранять проблему в источнике, но мы бьемся уже более года как рыба об лёд, управы не найти.
Лучше с магазином решить вопрос, они в отказ уходят потому что, скорее всего, просто не понимают что им делать. Покажите им фото из моего ответа вам, виброопоры в свободной продаже, можно через нас заказать.
Хотела уточнить, многие сайты пишут резина не устраняет вибрацию. Но в учебниках как раз резина и войлок являются одними из материалов по поглощению вибрации. Так вот вопрос в следующем, соседи снизу каждый день включают оконный кондиционер. Невозможно спать от низкочастотного гула и вибрации на кровати. Можно ли подложить под ножки кровати резиновый коврик или накладки резиновые или накладки из войлока для уменьшение вибрации кровати и подушки? Или это бесполезная вещь?
И что вообще можно сделать по мимо коордиальных мер перекладывания моего пола?
Добрый день! Резина гасит вибрацию, если правильно подобрана плотность. Не рекомендуют как раз таки потому что плотность обычно произвольная и еще из-за того, что недолговечна (дубеет и рассыхается со временем). Попробуйте подложить опоры из полиуретана Sylomer. Если это не поможет, значит придется комплексный подход применять по звукоизоляции комнаты. PS: Также можно договориться с соседями и виброизолировать сам блок кондиционера и дополнительно, при необходимости, можно соорудить вокруг него звукоизирующий короб.
Можно выполнить звукоизоляцию и со стороны вашей квартиры, но я бы рекомендовал сначала отработать вариант с виброизоляцией опор лебедки лифта и, возможно, шкафа с пускателями. Данная мера должна помочь!
Топот сверху убирается, по сабвуферу нужно провести измерения шума (громкость, частотные характеристики) и дальше решать.
Дарья, здравствуйте! Шум у вас структурный: вибрация от работающего холодильника через его ножки передается на пол и дальше распространяется по каркасу дома. Лучше всего решить проблему в источнике подложив под холодильник виброопоры (см. тут).
PS: Также можете попробовать зацепиться за законность подобной перепланировки.
Приятно удивлен, что нашел сайт, на котором разобрана тема шумоизоляции, до этого приходилось все по крупицам искать.
Буду благодарен, если ответите на несколько вопросов.
Если в краце, то покупаю 4-х этажную монолитную новостройку на втором этаже, на первом этаже будет комерция, на цокольном индивидуальный тепловой пункт (ИТП).
1. Много чего читал про ИТП и какие проблемы с шумами возникают у них. Вопрос действительно ли будет слышно ИТП с цокольного этажа на втором этаже или все будет зависеть от характеристик ИТП? Нужно ли заранее что-то в своей квартире шумоизолировать или ждать отопительного сезона и проверять?
2. Сейчас есть возможность договориться с застройщиком о шумоизоляции перекрытий 3-го этажа (над квартирой) перед заливкой стяжки (дом еще строится). Какой бы вы материал посоветовали под стяжку?
3. Нужно ли шумоизолировать вентиляционный короб от кухонной вытяжки до системы вентиляции, если он будет проходить под потолком и длина его будет примерно 10 метров и будет несколько изгибов? Лучше металический короб или пластиковый, круглый или прямоугольный?
4. Читал в комментариях что вы и в Питере работали. Возможно ли вас еще пригласить сюда?) Ну или кого-то возможно порекомендуете
Очень переживаю из-за шумов в квартире, так как это была основная причина продажи текущей квартиры (соседи сверху с детьми довели)
Александр, приветствую! Спасибо за высокую оценку нашего ресурса! 1. Да, может быть слышно и на втором этаже, сейчас как раз такой объект в работе. 2. Зависит от толщины. Наверное, самое дуракоустойчивое, что не смогут испортить кривые руки - маты ТермоЗвукоИзола. Пример монтажа по ссылке. 3. Лучше использовать гибкие шумоглушители Sonodec. 4. Смотря какие работы и что требуется. Варианты посотрудничать есть: расчет и поставка материалов (со склада дилеров в СПБ), удаленный и выездной консалтинг, монтаж через наших партнеров.
Подскажите, такая проблема. Вечером при закрытых окнах идет достаточно сильный фоновый шум. Если приложить ухо к радиатору отопления, то становится понятно, что звук идет из системы отопления. Возможно из-за избыточного давления.
Подскажите, можно ли и как решать данную проблему?
Можно выполнить звукоизолирующий короб вокруг труб, пример работ: ШУМОИЗОЛЯЦИЯ СТОЯКА ОТОПЛЕНИЯ.
Саму батарею полностью зашить не получится - она просто не будет греть, нужен теплообмен. Можно либо заменить старую батарею на чугунную (она более тихая за счет высокой массы), либо закрыть батарею в декоративный вентилируемый короб, обклеенный изнутри звукопоглощающим материалом. Можно и то, и то сразу сделать.

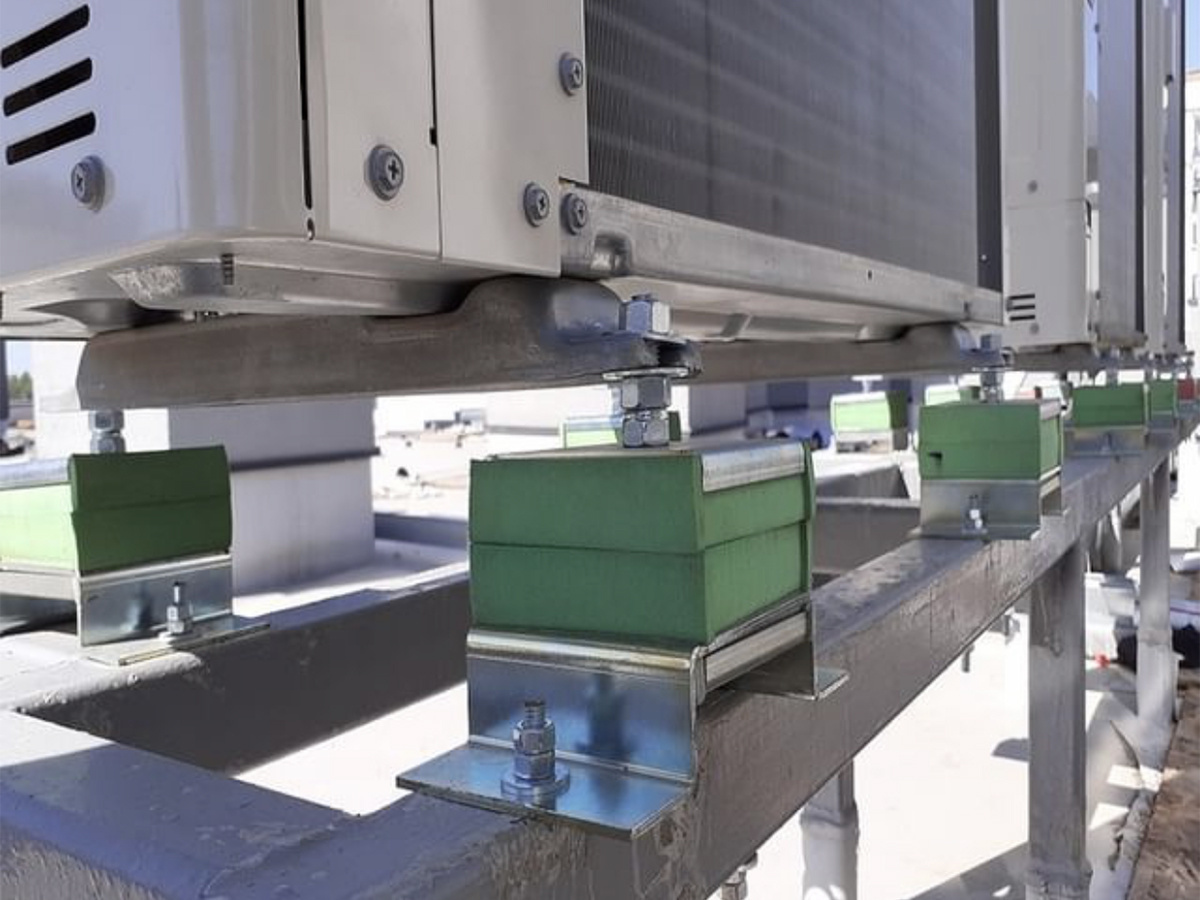

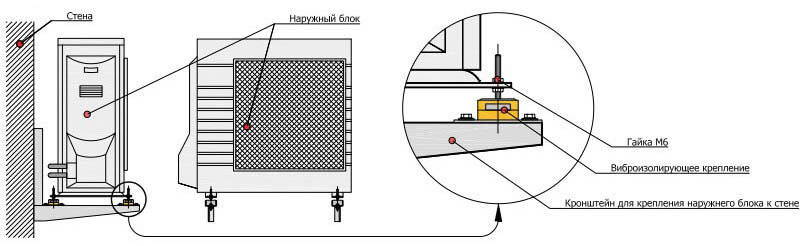

Виброизоляция внешнего блока кондиционера делает достаточно просто:
Александр, добрый день! Пришлите фото устройства и данные по нему: вес, число опор, частота вращения. Посоветуем! info@mzs-acoustic.ru
