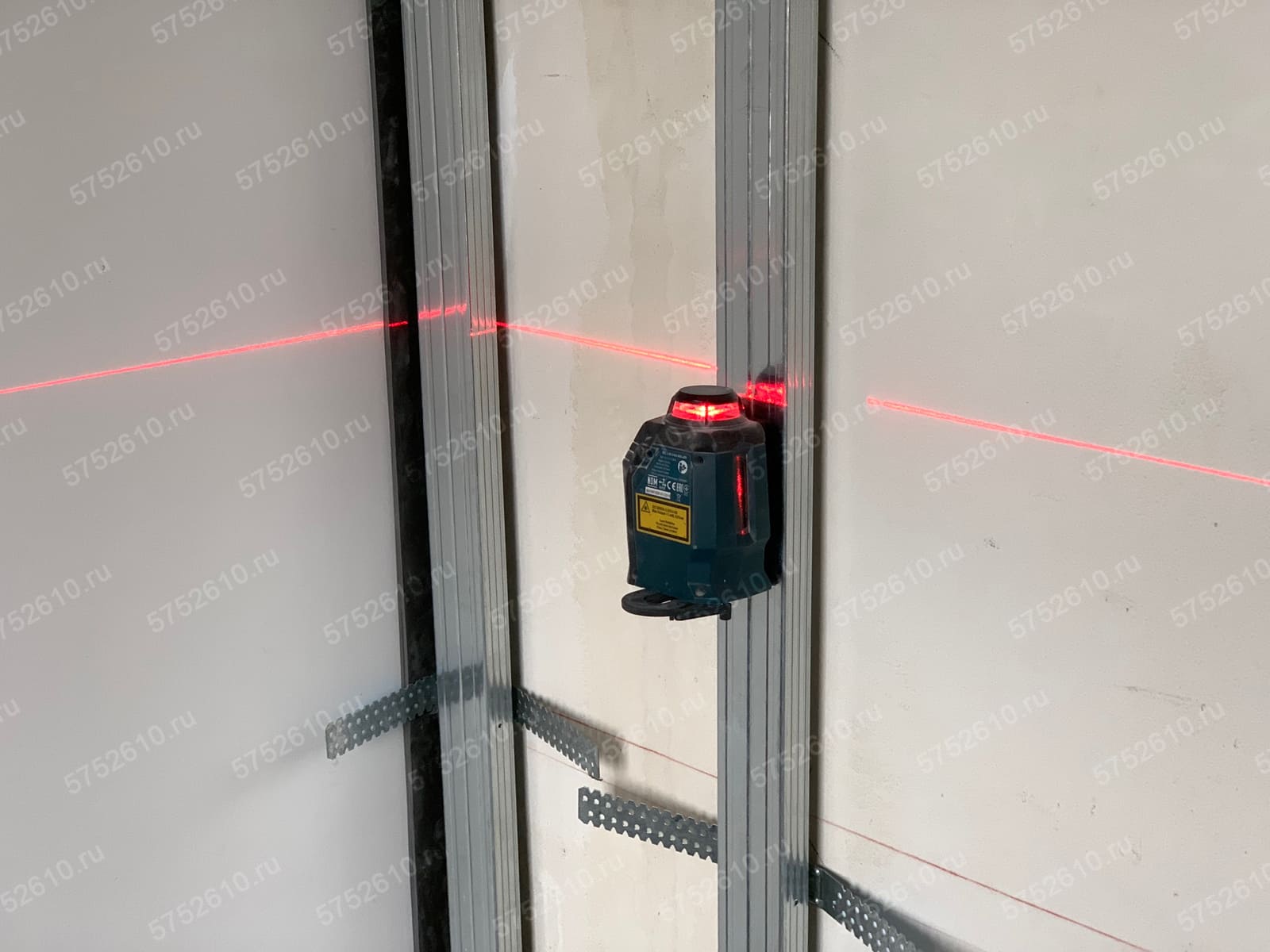

Выполнена тонкая звукоизоляция стены в комнате. Основное требование заказчика - минимальная толщина звукоизоляции с ограничением в 5-6 см. Основа конструкции - металлокаркас КНАУФ 60/27 мм (самый тонкий профиль в линейке КНАУФ).

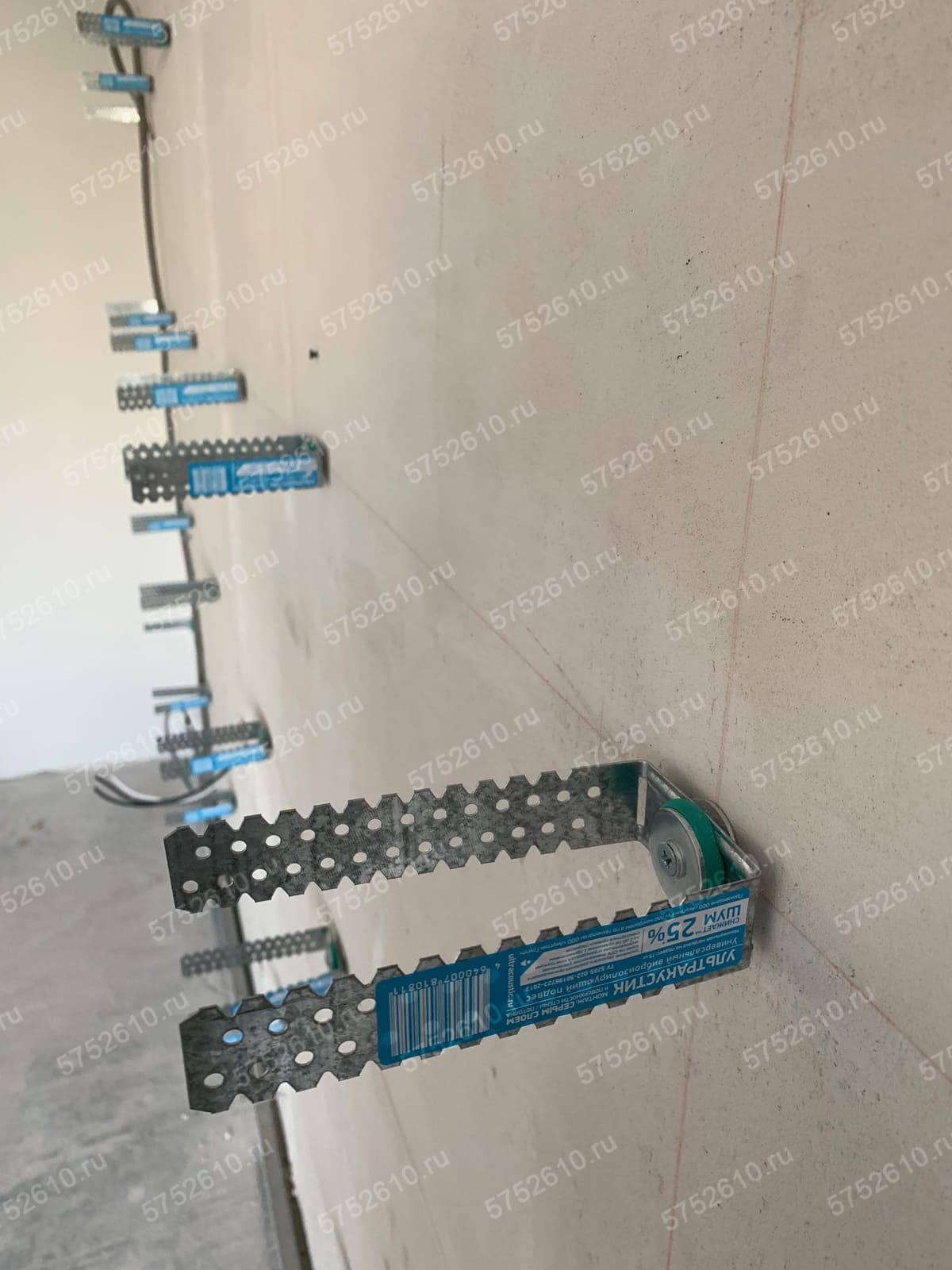

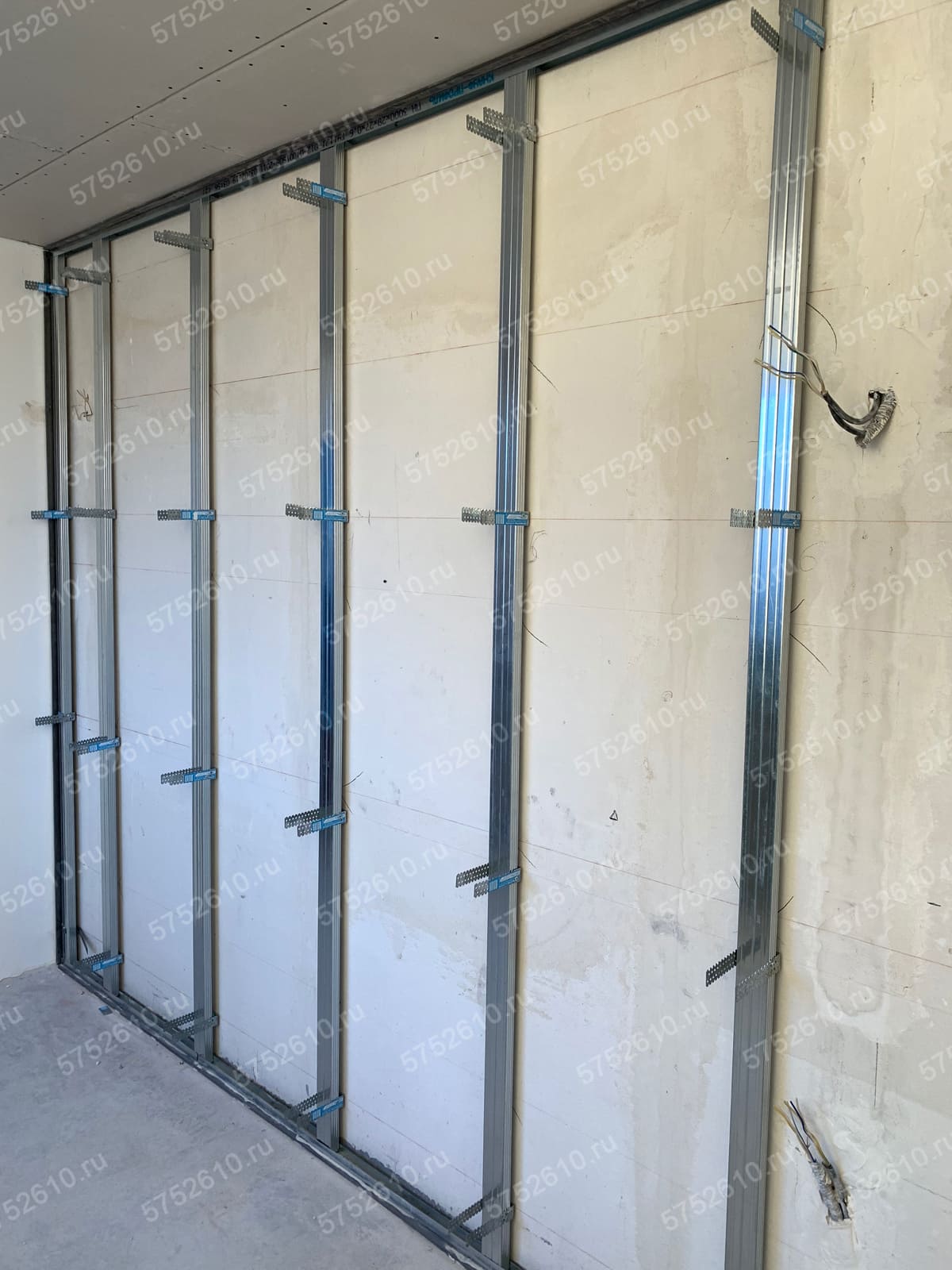

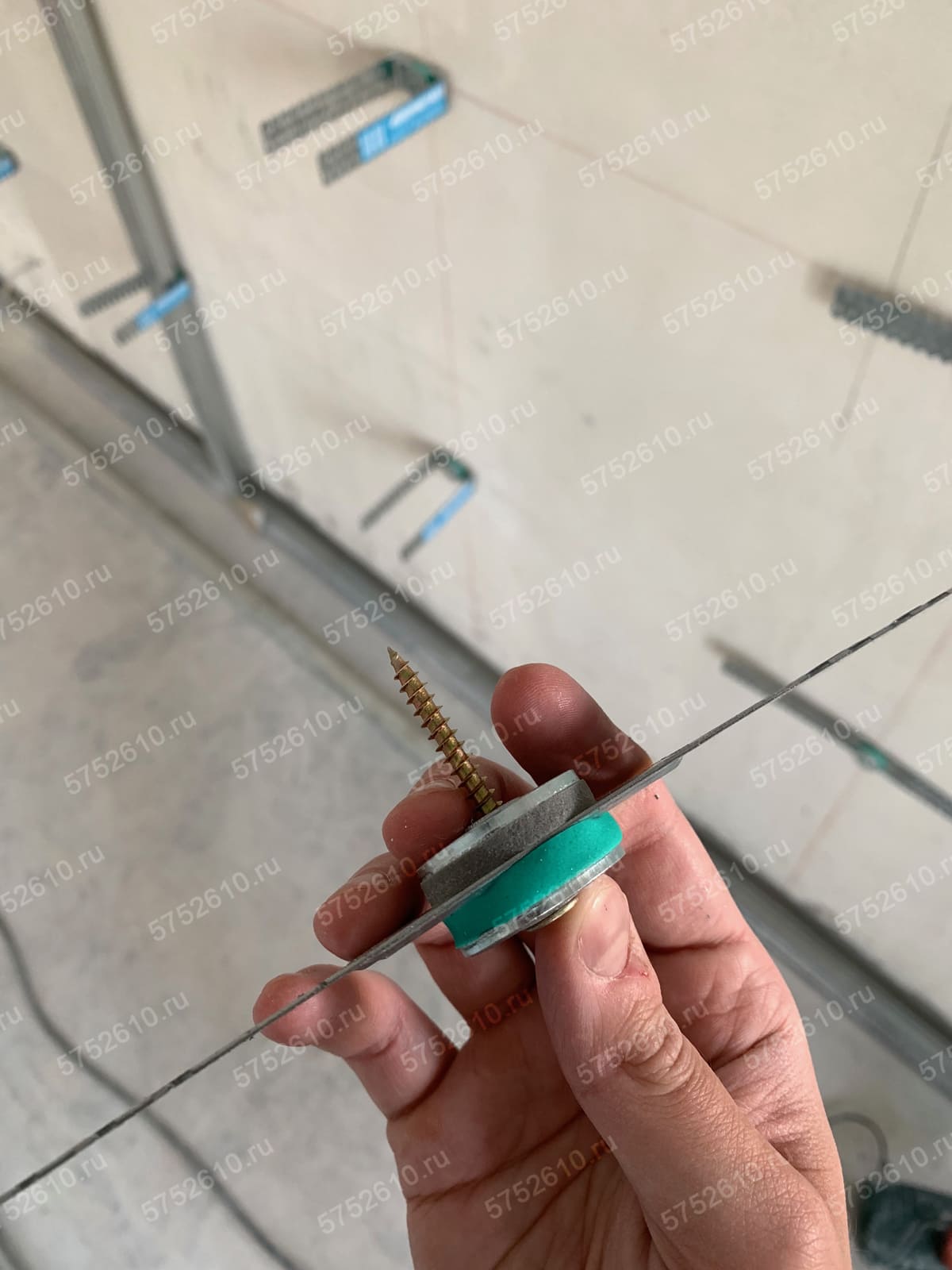

Профиль закрепляется к стене через специальные антивибрационные подвесы Кнауф или Ультракустик. Это виброкрепления базового уровня с упругим элементом из силомера и EPDM-каучука.

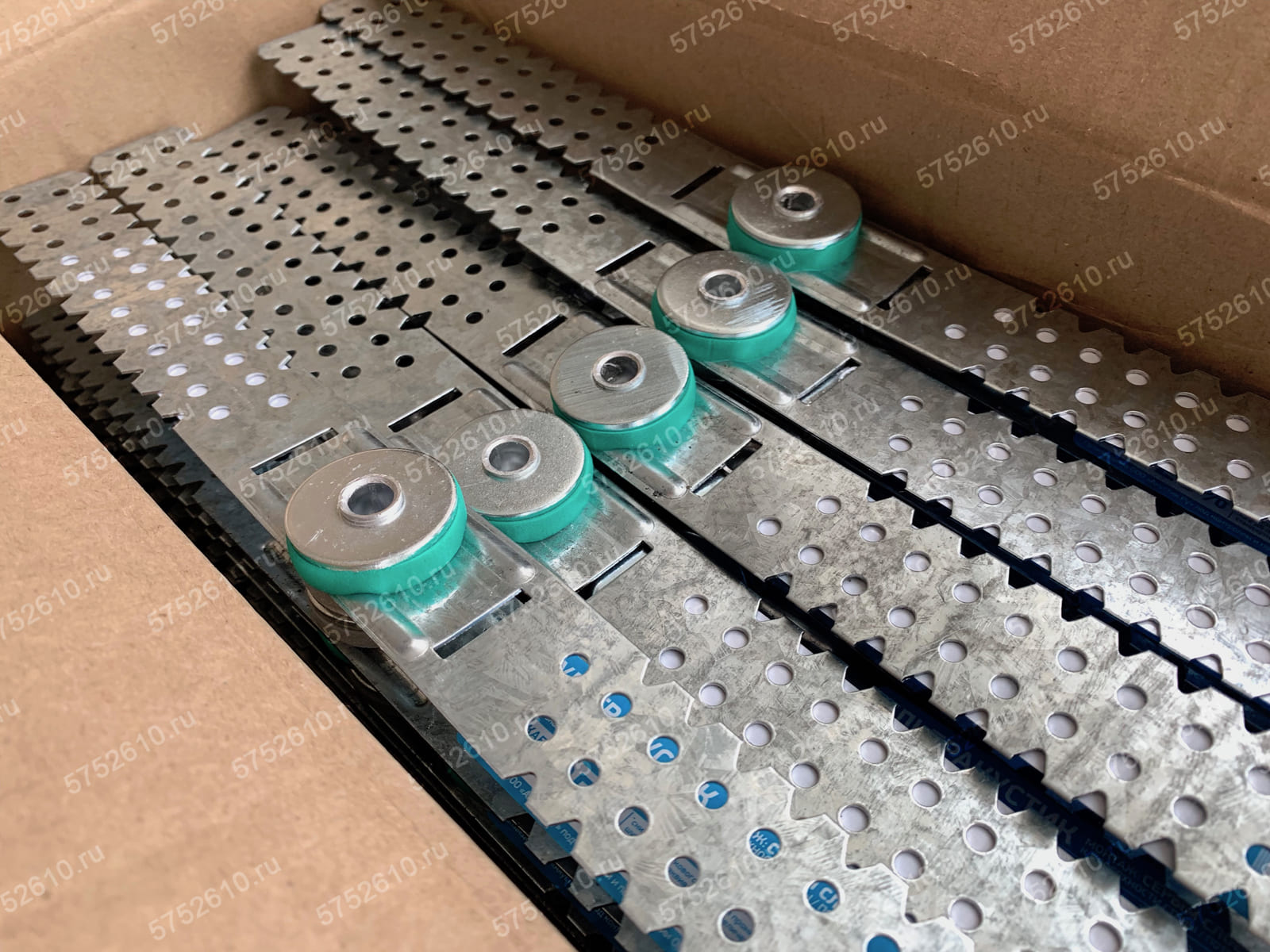

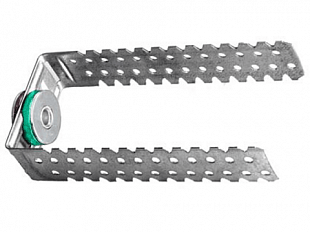

Самые тонкие виброподвесы для звукоизоляции
Виброподвес практически не занимает пространство, поскольку большая часть упругой шайбы оказывается внутри профиля. Конструкция стены остается тонкой. При этом такая звукоизоляция стен весьма эффективна и обеспечивает снижение шума до 14 дБ!

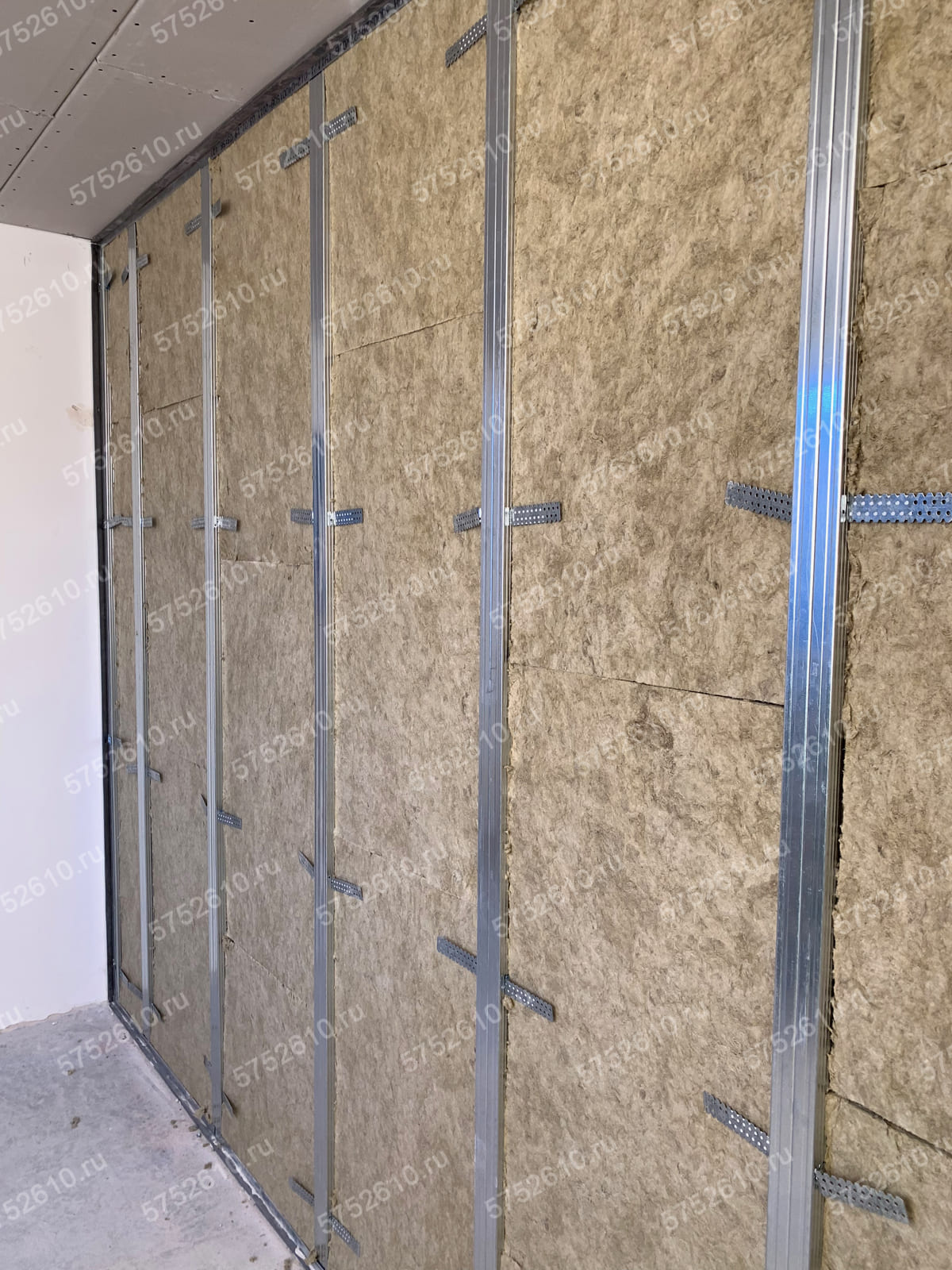

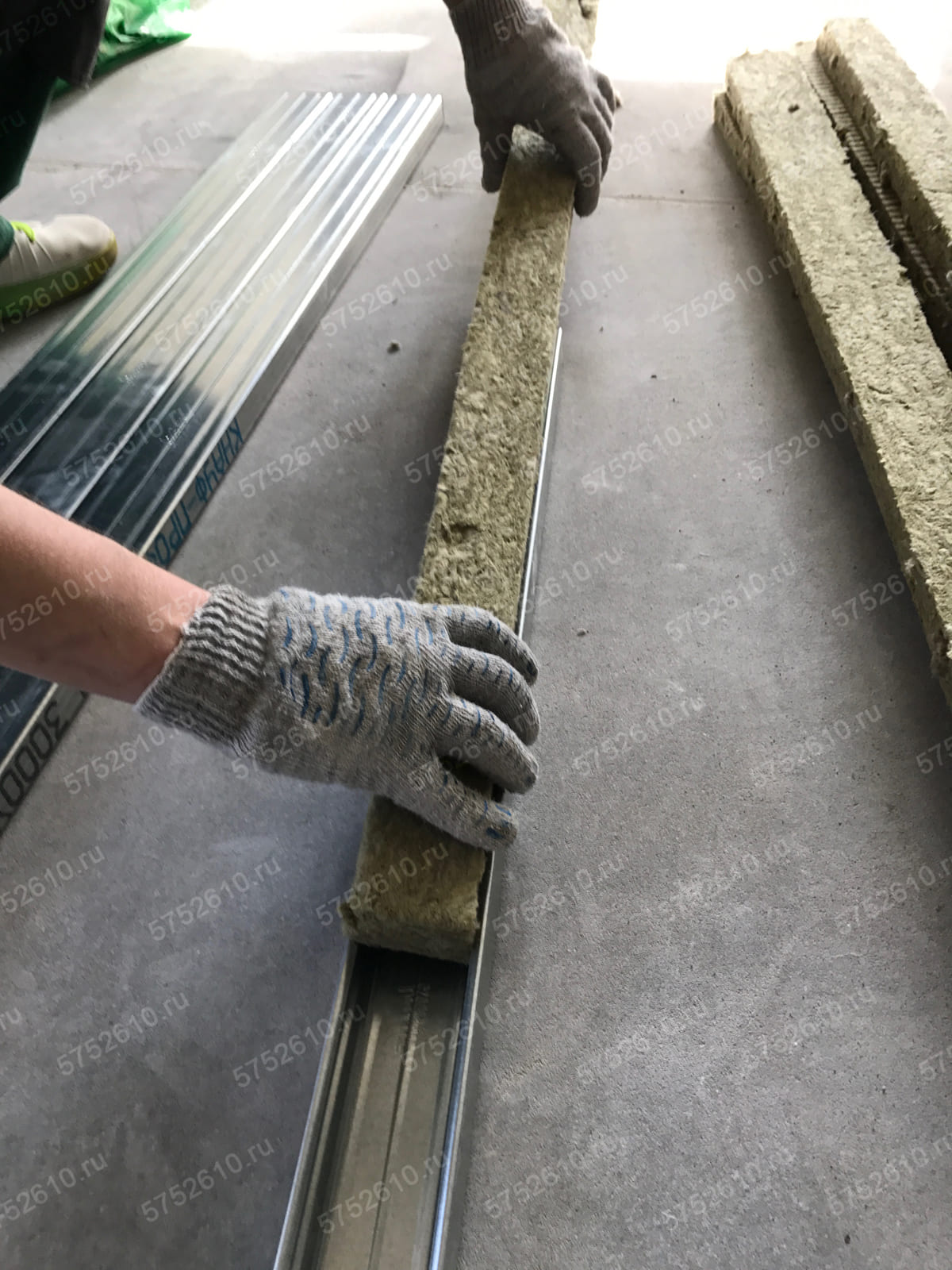

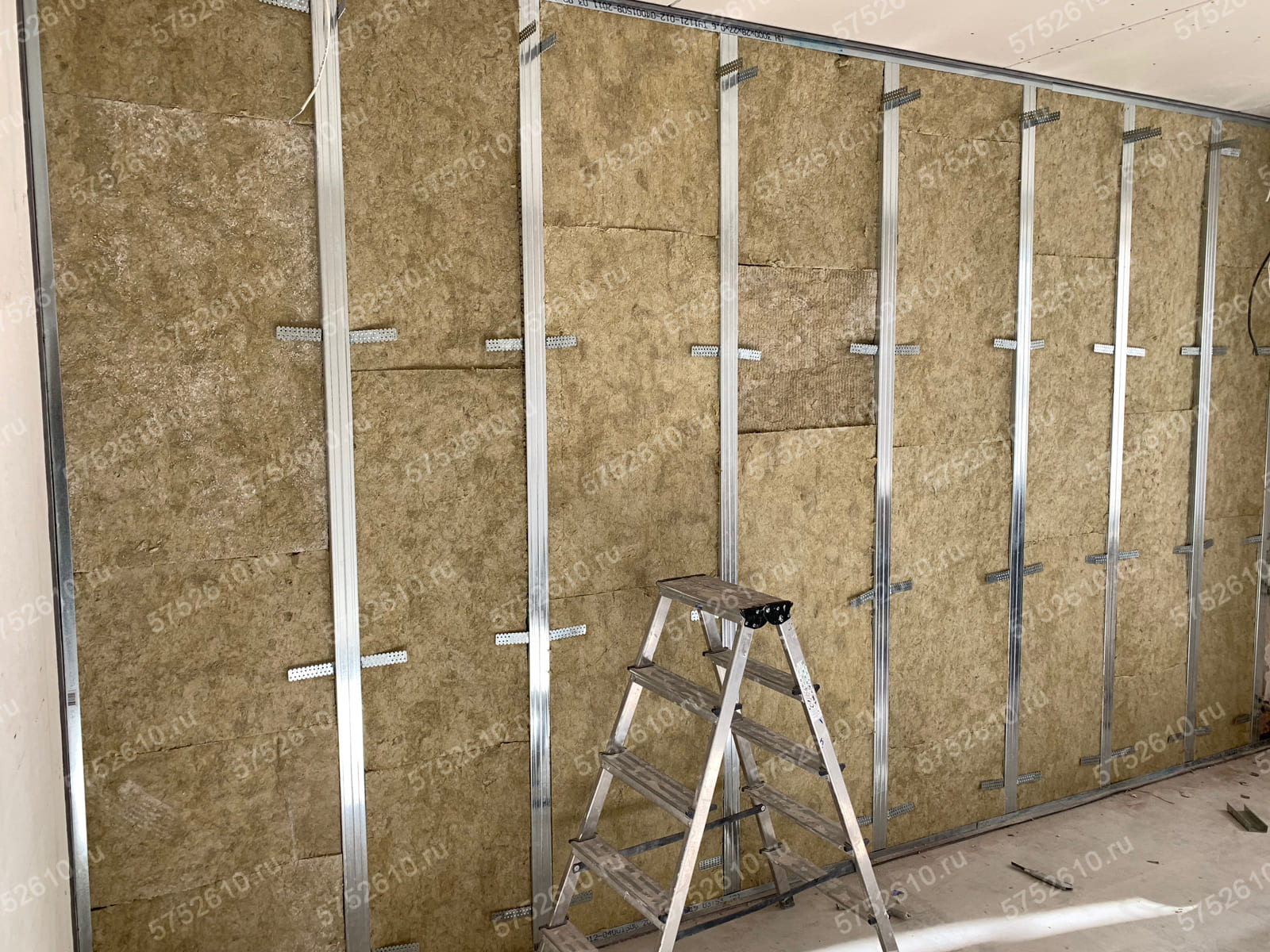

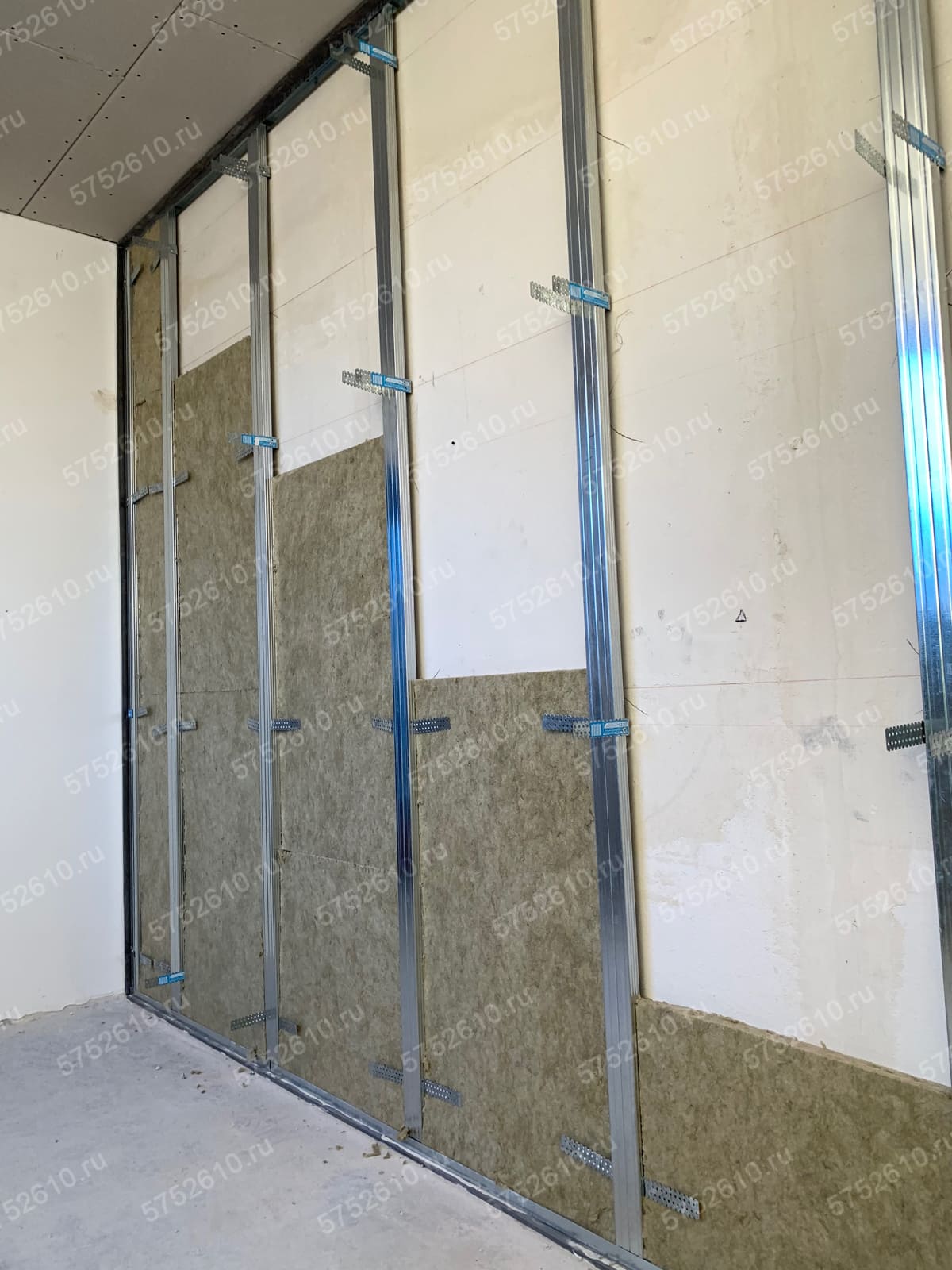

После того как профиль установлен, внутреннее пространство между профилями заполняется тонкими звукопоглощающими плитами под размер профиля КНАУФ 60/27 мм (вата толщиной 27 или 30 мм).

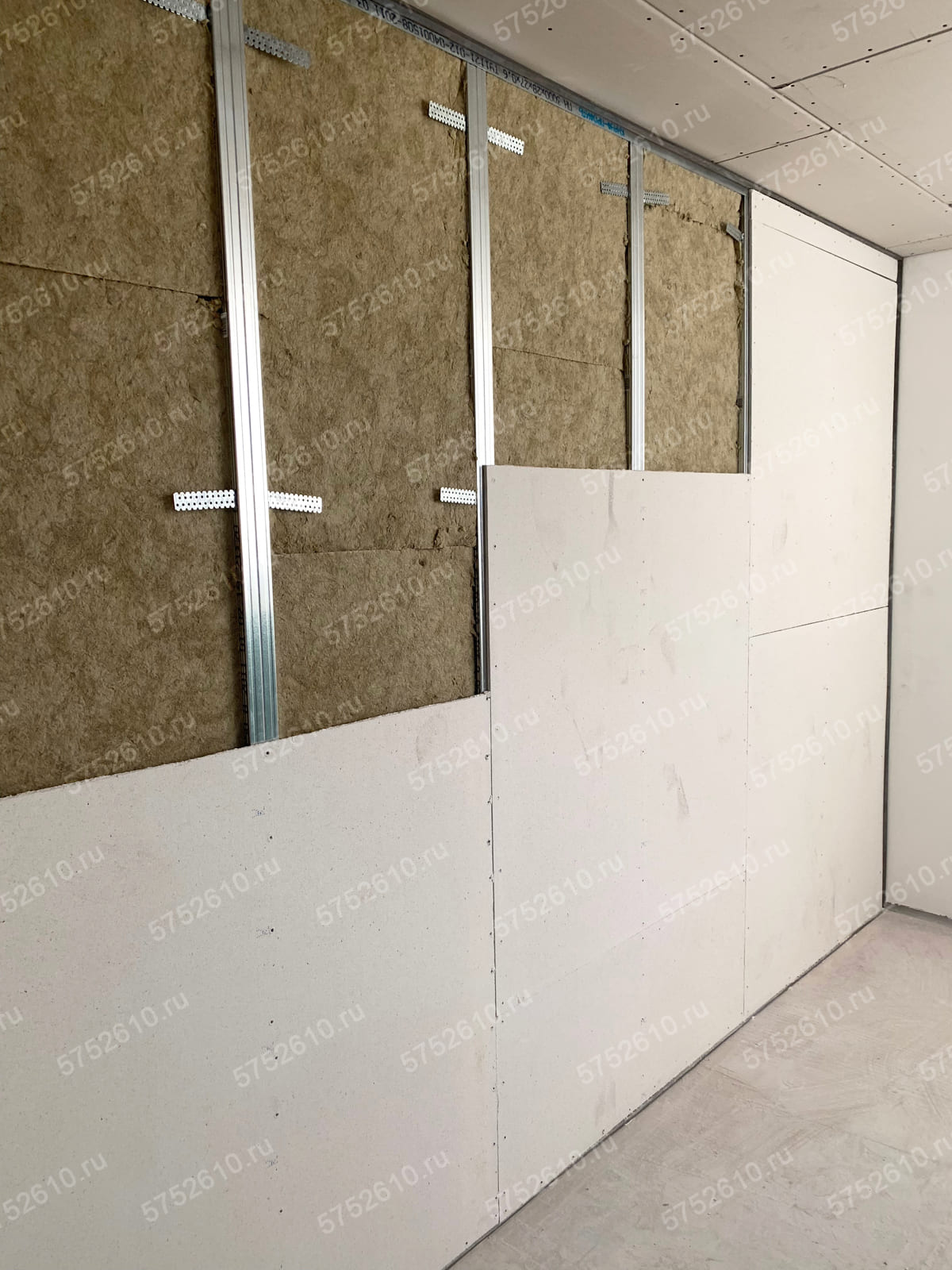

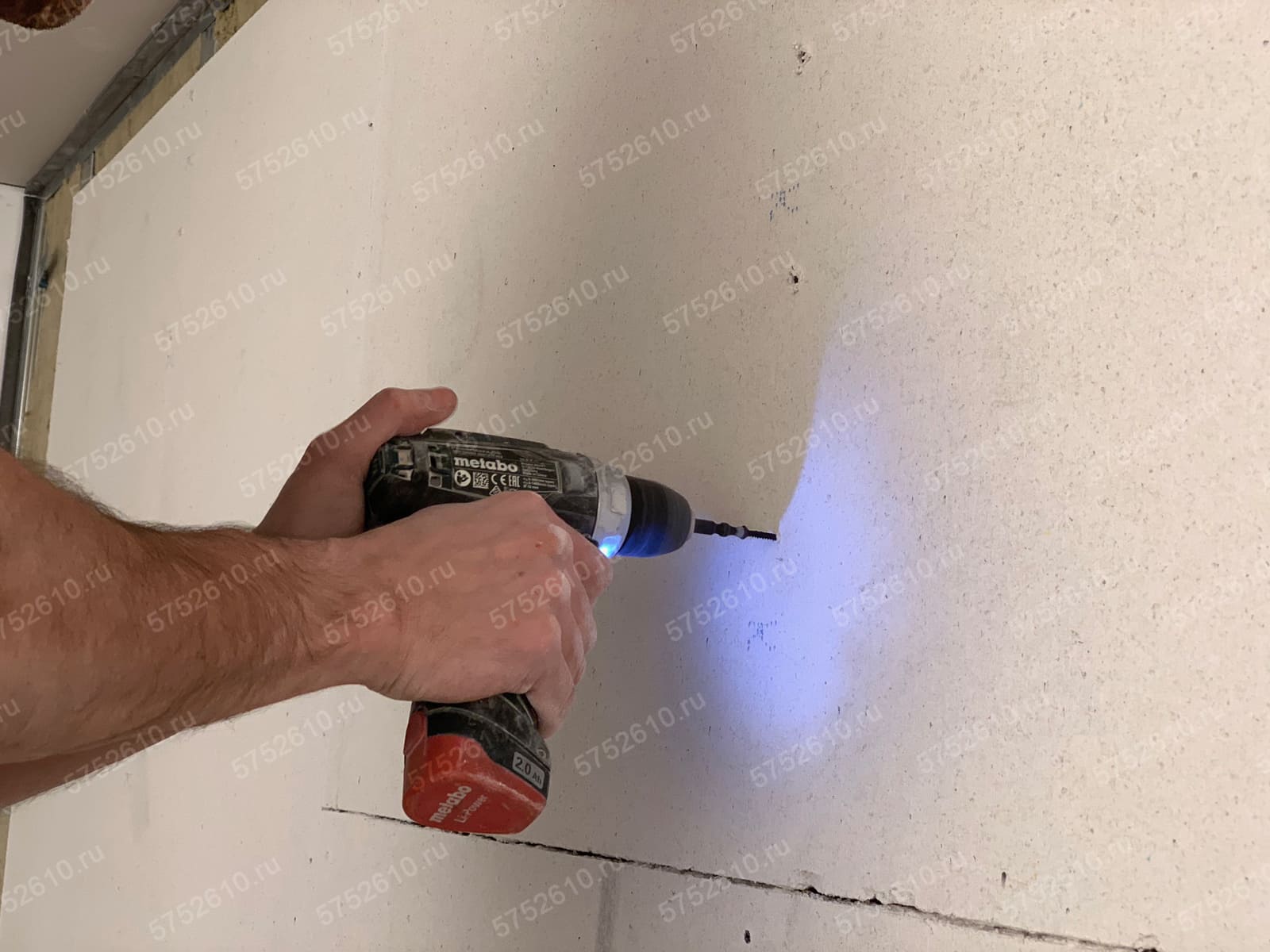

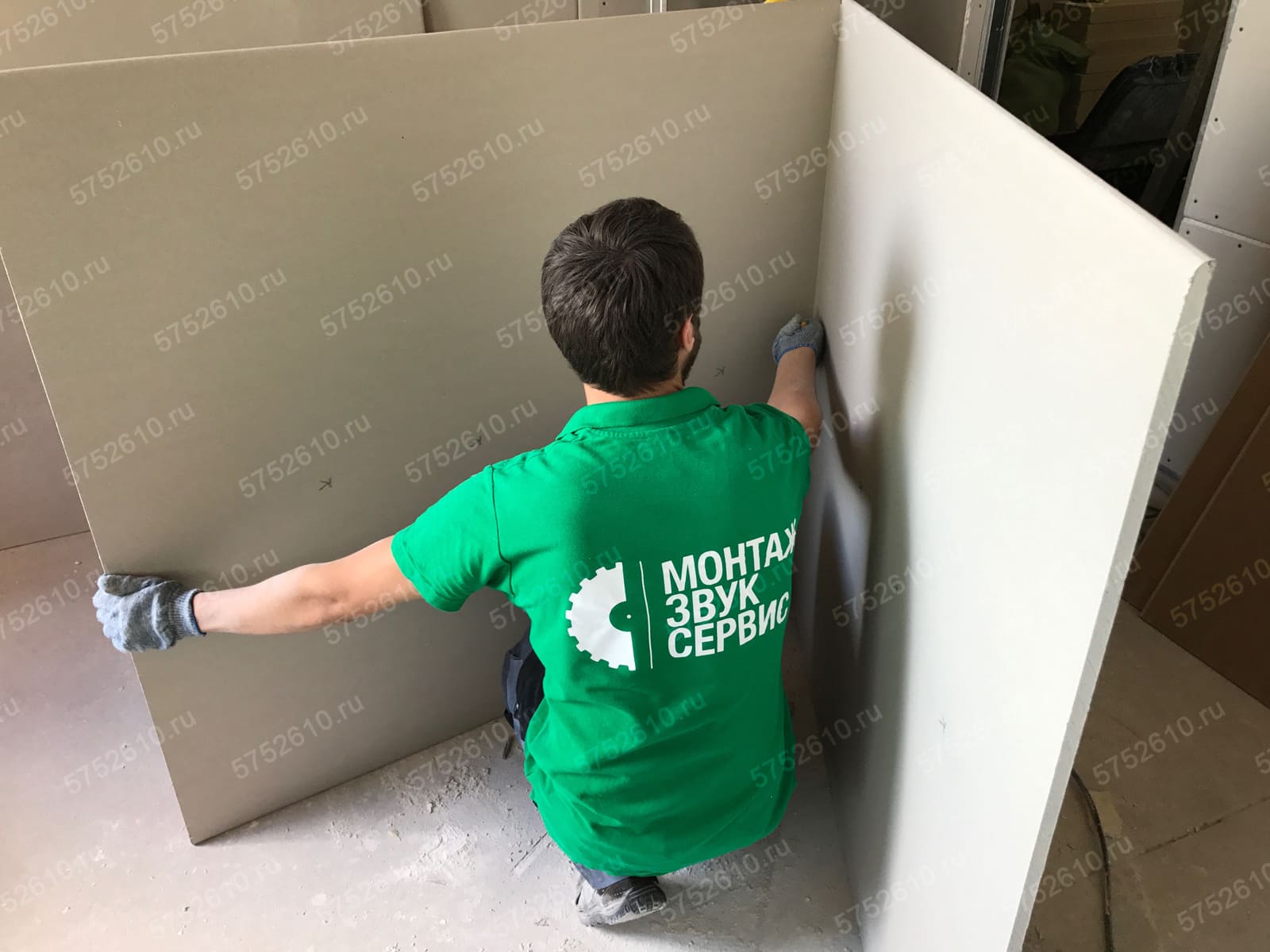

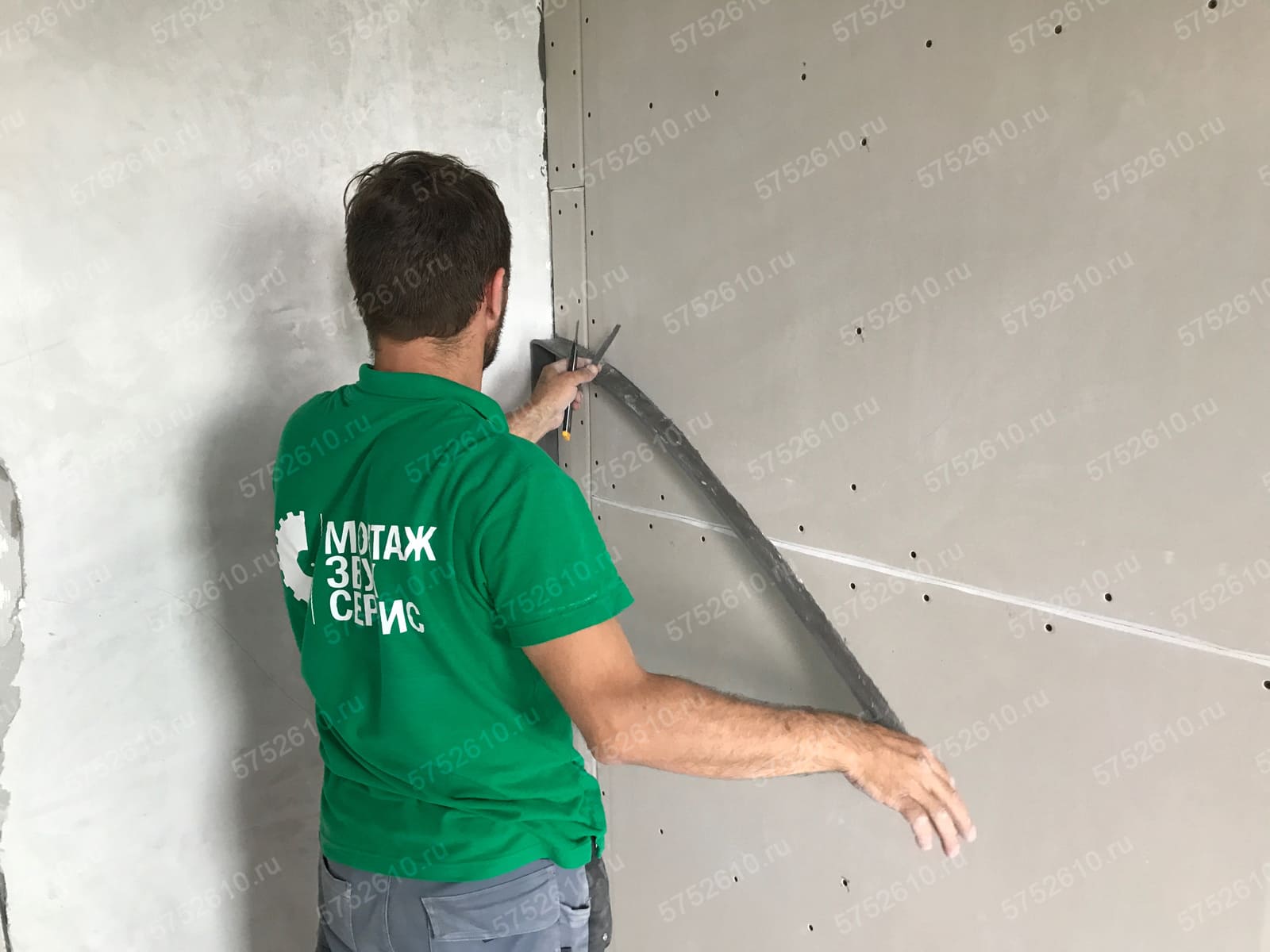

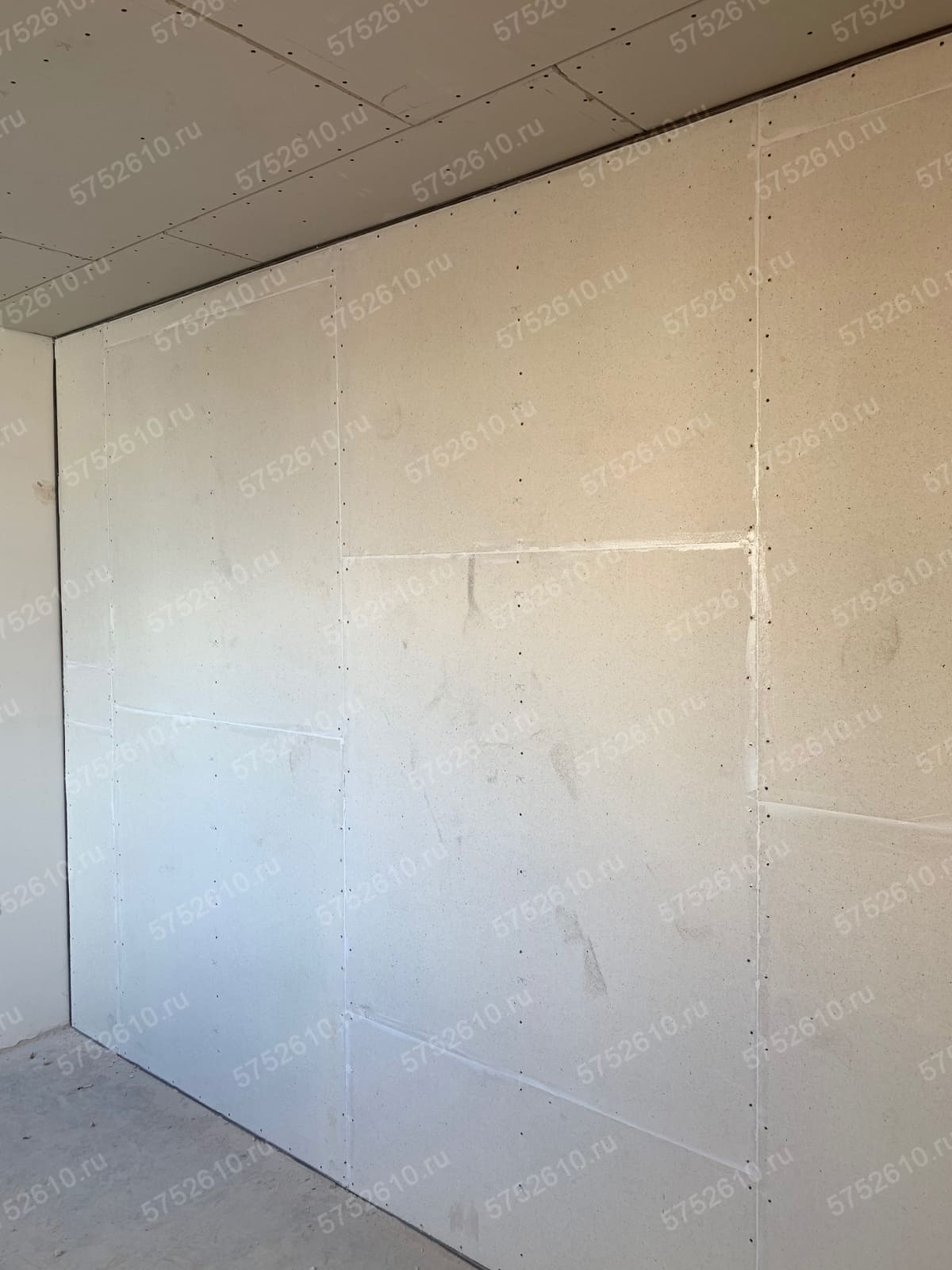

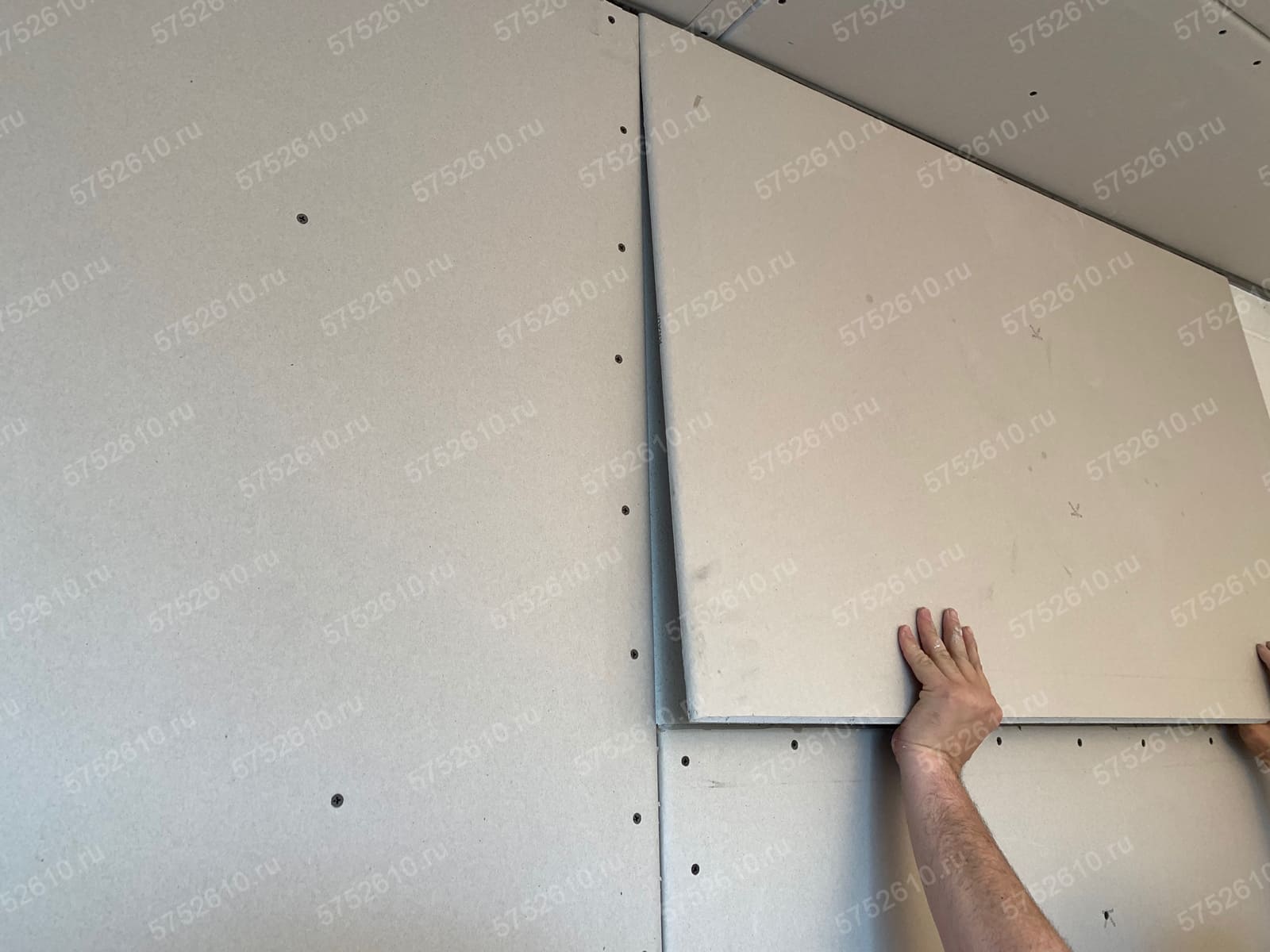

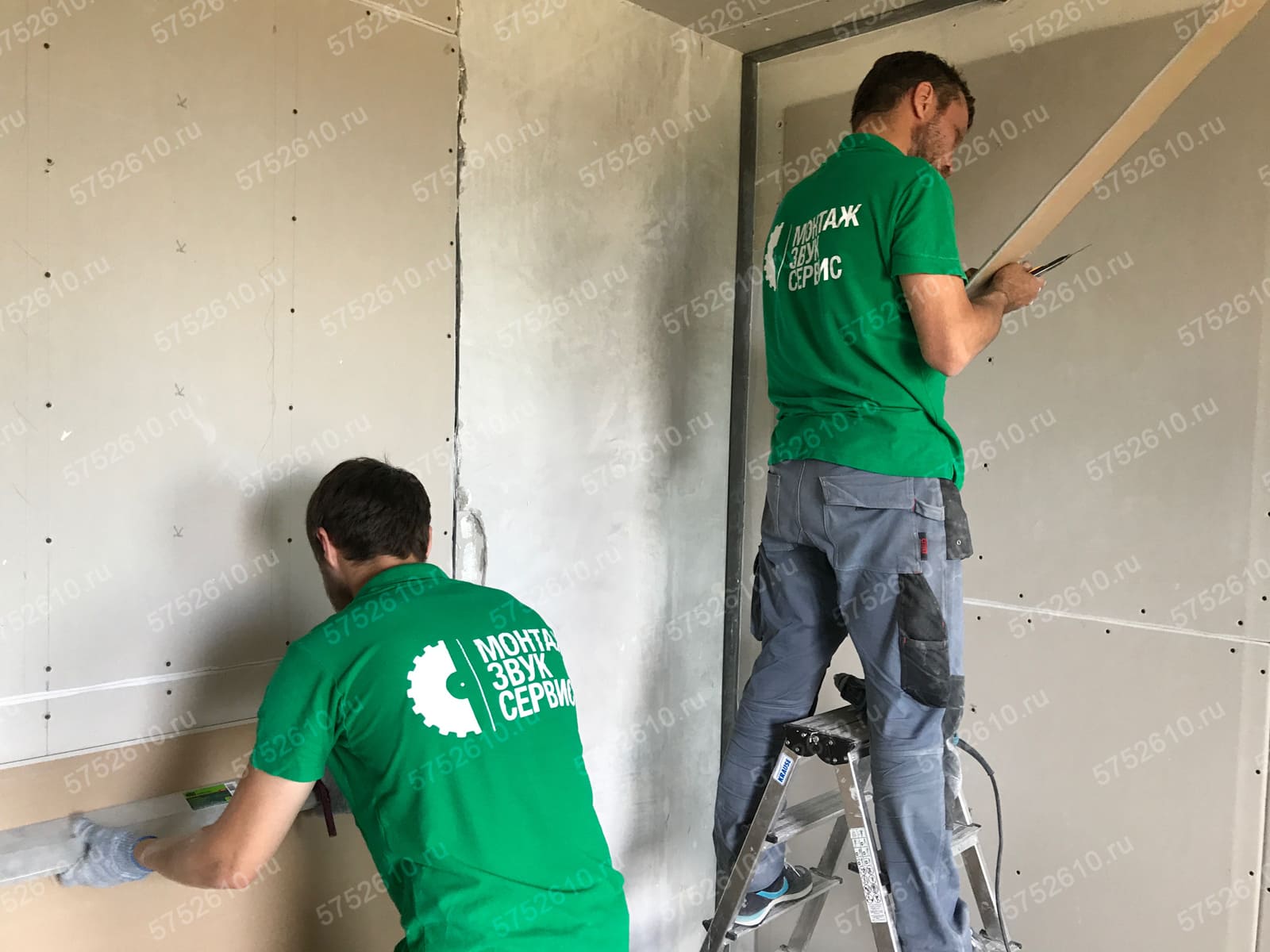

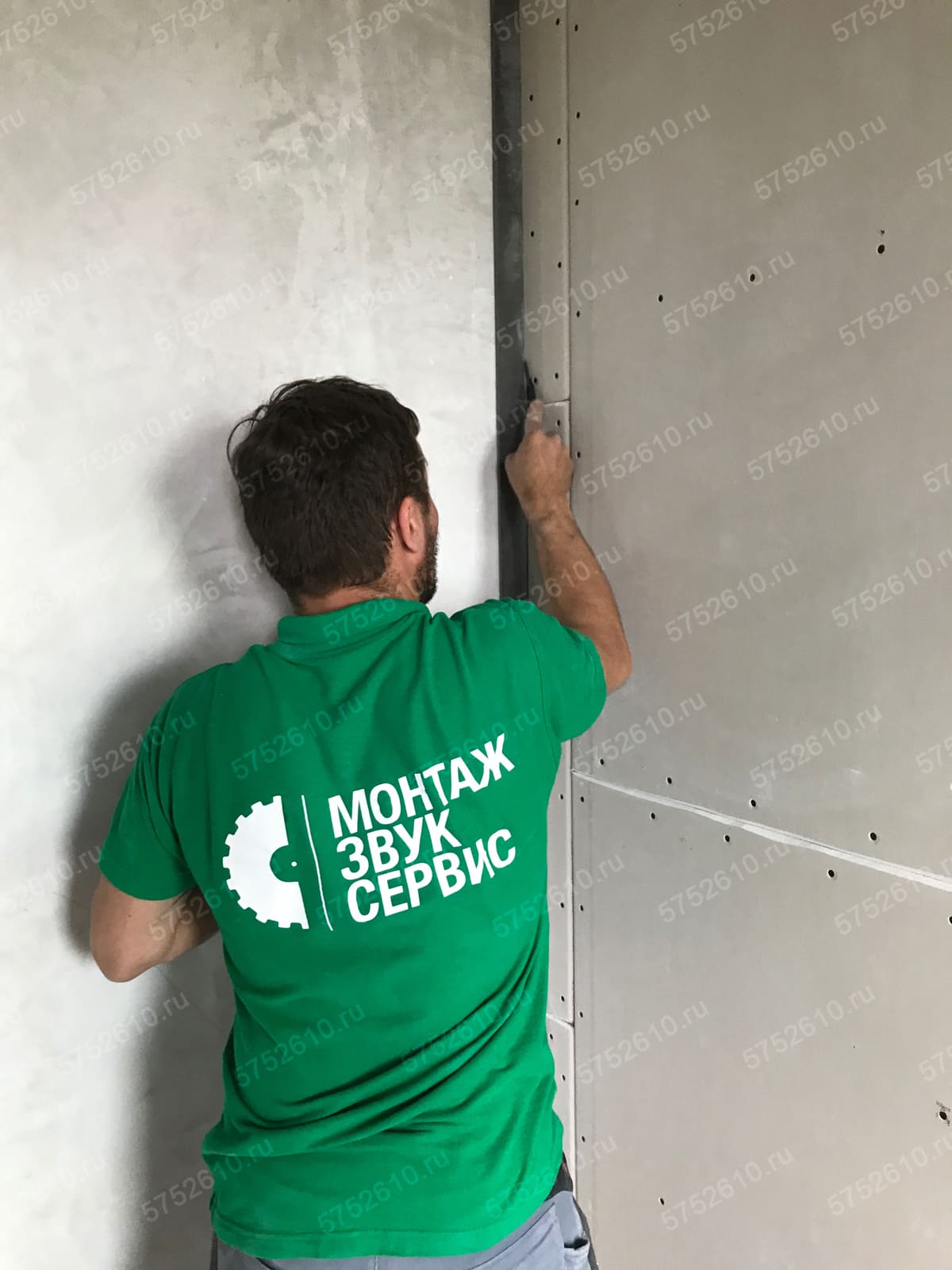

Для наилучшей изоляции шума необходим массивный отражающий звук слой. Обычно для этой цели используется двухслойную облицовку из гипсоволокнистых листов (ГВЛ) 10 мм и звукоизолирующего гипсокартона 12,5 мм КНАУФ Сапфир или Gyprok Aku-Line:
Листы утяжеленного акустического гипсокартона

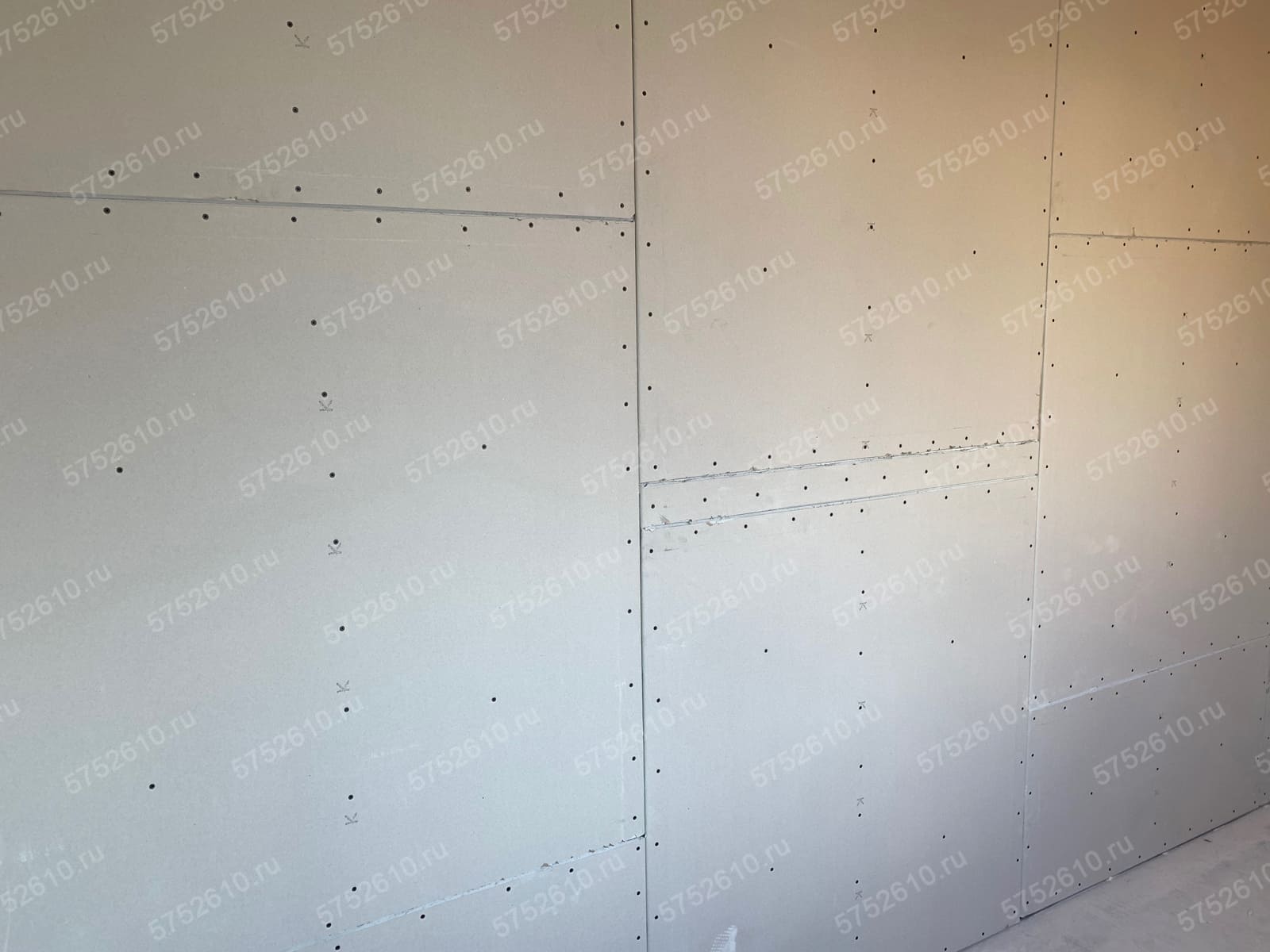

В таком случае общая толщина звукоизоляции составит 5,5 см. Сэкономить еще один сантиметр можно убрав лист ГВЛ первого слоя, тогда толщина всей схемы составит 4,5 см. Однако при этом звукоизоляция окажется на пару децибел меньше, поэтому не пренебрегайте двухслойной обшивкой, если хотите добиться максимального результата!

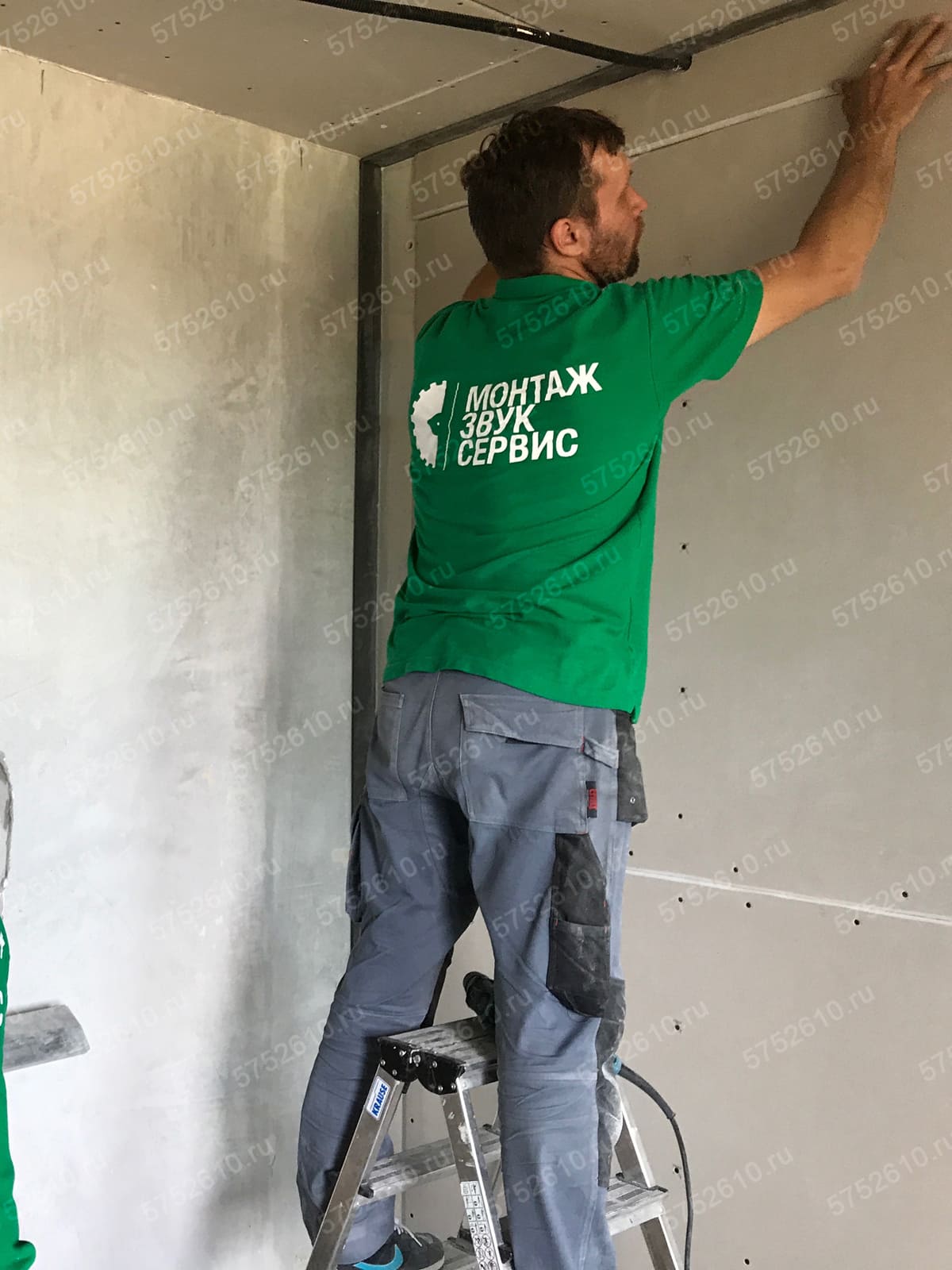

Монтаж рассмотренного варианта тонкой звукоизоляции стены занимает всего один день и для большинства ситуаций эффекта от схемы достаточно для того чтобы войти в нормы СП "Защита от шума" и обеспечить тишину в квартире. Закажите монтаж звукоизоляции на нашем сайте и получите скидку:
Ирина, перенос блока кондиционера не требуется, только снять/поставить обратно.
Добрый день!
Для монтажу звукоизоляции обои никак не помешают, однако, под обоями могут быть дефекты (щели, трещины), снижающие звукоизоляцию, их, в идеале, заделать.
Добрый день!
Для вашей стены лучше смонтировать базовую схему 8-9 см. Тонкая схема позволит войти в нормы, но не более: полной тишины не получите. Если будете у нас заказывать работы, по углам сориентируемся на месте, если сами - тогда изучайте альботы инженерных решений по звукоизоляции (выложены здесь и здесь)
Скажите пожалуйста я слышал вариант:
1. Последний слой обшивки стены не крепить саморезами а приклеить.
2. Будет ли лучше первый слой гвл заменить панелью соунгард 12мм?
Спасибо
Ошибка с прямыми подвесами очень распространенная и заметно снижающая прибавку к звукоизоляции. Я бы сказал переделать согласно инструкции: использовать виброподвесы, демпферную ленту по периметру, обшивку двумя слоями акустического ГКЛЗ и т.д.
Да, толщины хватает. По монтажу разбирали здесь.
Каркасные решения всегда эффективнее сэндвич-панелей (:yes:)
Хочу шумоизолировать стены и потолок. Будет каркас из профилей 60х27, слой ТермоЗвукаИзола к стене на клей, потом Звукоизоляция Rockwool Акустик ультратонкий 27 мм и 2 слоя ГВЛ 12,5 мм. (На потолок будет один слой 10 мм)
Вопрос. Если я использую обычные подвесы вместо виброподвесов, но крепить их буду на слой ТермоЗвукаИзола, то как сильно это может повлиять на результат?
И какой шаг вертикальных профилей каркаса лучше сделать, при высоте потолка 2,95 метра, сколько подвесов ставить на каждый вертикальный профиль для надежного крепления?
Спасибо
Тонкая схема без виброподвесов - это не звукоизоляция, а ГКЛ стенка обычная получится (на эффекте может критически сказаться). Если бюджет ограничен, соберите базовую схему на относе с профилей 50/50 мм, их устанавливают враспор без крепления к изолируемой стене, соответственно, виброподвесы вообще не нужны будут. Единственное толщина 8-9 см получится в этом варианте.
Если профиль 60/27, то шаг 60 см, 5 подвесов на профиль будет достаточно. Если профиль 50/50, то шаг 40 см или сдвоенный профиль с шагом 60 см.
Получается 14 мм слой ТермоЗвукоИзола НА который будут фиксироваться обычные подвесы к стене не даст вибро-демпфирующий эффект? А слой Звукоизоляция Rockwool Акустик ультратонкий 27 мм поверх ТермоЗвукоИзола и 2-х слоёв гипсоволокнистых плит не дадут звукоизоляционного эффекта при таком монтаже тонкой конструкции с профилями 60х27?
Планирую каркас из профиля Акустик групп 60/27,маты стопзвук БП Прайм(65 плотность), гвл+гкл обычные. Это будет достаточно?
И обязательны ли виброподвесы при высоте комнаты 2,5м?
По вате с 23-го подорожание объявили, так что поторопитесь. Со своей стороны можем предложить необходимую звукоизоляцию по хорошим ценам, для расчета сбрасывайте размеры стены на почту.
Собрал данную схему на газобетонной стене между комнатами. Хорошо работает. Со стороны, где газобетон также ушла вибрация.
Хочу изолировать еще одну газобетонную стену таким же образом.
Имеет ли смысл добавить в данную схему термозвукоизол, но с базовыми виброподвесами ультраакустик?
Без подвесов не получится, поскольку потолок выше 3 м.
Благодарю!
Алексей, приветствую! Данная схема одна из самых популярных: она тонкая и шумоизоляцию стены увеличивает на уровне более дорогих панелей ЗИПС (если не лучше) Добавить ТермоЗвукоИзол лишним не будет, также можно использовать более продвинутые виброподвесы Сонокреп Протектор ПРО. Такой апгрейд добавит несколько децибел относительно базовой схемы. PS: Сбрасывайте размеры на почту, прикинем сколько чего нужно.
Использовать можно, работать будет, но чуть хуже, поскольку не будет разных по структуре материалов.
1. два слоя тяжелых ГВЛ (37 кг при площади 3м2 и толщине 10мм)
или
2. Один слой ГВЛ и один слой обычного гипсокартона (26кг при площади 3м2 и толщине 12мм)
Спасибо!
Подскажите пожалуйста:
1. Как в данном случае крепить каркас к плите перекрытия? Тоже использовать виброподвесы?
2. Есть ли опыт работы с плитами от Технониколь? В моем городе других плит с нужной плотностью не найти к сожалению.
3. На сколько критичино использование звукоизолирующего гипсокартона в качестве внешнего слоя? Самое плотное что есть в моем городе - весит 26 кг при площади 3 м2 и толщине 12.5 мм
1. Под направляющие профили два слоя демпфирующей ленты, сам профиль крепится к дюбель гвоздями 6 х 40 мм. Дополнительно можно использовать виброизолирующие шайбы.
2. Нет, такого опыта нет. В регионы можем отправить звукоизоляционные материалы транспортными компаниями ПЭК, Деловые Линии, СДЭК.

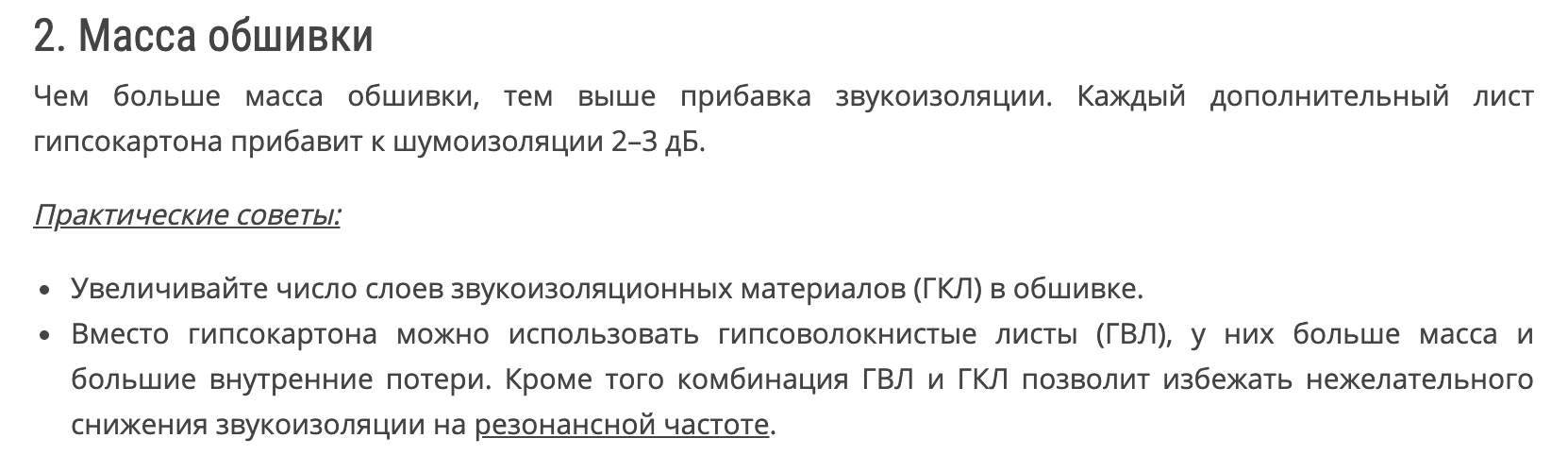

3. Акустический ГКЛ и лист ГКЛ прибавляют 2-3 дБ по сравнению с обычными. Используйте три слоя ГКЛ или комбинацию звукоизоляционных пескопанелей 12 мм + ГКЛ.
Как я понял, при установке более толстого каркаса Вы используете сдвоенные профили, но без крепления к стене для улучшения звукоизоляции. В моем случае стена выше 3м и с учетом подвесных шкафов и для душевного спокойствия хочу использовать такие же подвесы, как вы используете в тонкой 5 см каркасной системе - ультаракустик, поскольку цена гуманная. Существенно ли ухудшают шумоизоляцию в этом случае по 4 таких виброподвеса на один профиль? И если да, то стоит ли использовать более дорогие подвесы по 300р за штуку с более толстым слоем эластомера, или это для звуокизоляции стен особого значения не имеет и разница между повесами на слух незаметна?
Спасибо!!!
Разница 3-5 дБ, в основном за счет низких частот - базовая схема лучше их изолирует. Если басов нет, то от обычного разговорного шума можно смело тонкую ставить, но она подороже выходит за счет использования виброподвесов, которых нет в более "толстом" варианте на независимом каркасе.
Можете нам на почту размеры скинуть, мы прикинем оба варианта звукоизоляции стены.
Виброподвес+профиль+звукопоглощаяющая плита = 30 - 32 мм
ГВЛ = 10 мм
ГКЛ = 12,5 мм
ИТОГО = 53-55 мм
ЗИПС III Ультра:
Сама панель = 42,5 мм
ГКЛ = 12,5 мм
ИТОГО = 55 мм
Схема без профиля, типа:
Опоры Sylomer (нарезанные из куска) + звукопоглощаяющая плита = 30 мм
ГВЛ, крепящаяся к через виброшайбу и Sylomer к стене = 10 мм
Кнауф-акуборд = 20 мм
ИТОГО = 50
Не совсем понял, в чем вопрос?
Вы предлагаете свой вариант тонкой шумоизоляции стены?
Толщина по вашей схеме, исходя из ваших же цифр 30 + 10 + 20 = 60 мм. Хотя по факту, если зашить обычный ГКЛ, то выйдем на те же 50-55 мм (не знаю каким боком тут Акуборд оказался)
Ваш вариант по своей сути "колхоз" ЗИПС панелей, при котором нужно тратить время на торцевание ГВЛ под виброшайбы, нарезку Sylomer, вырезание в вате множества квадратиков под полиуретан. При этом, потратив временной ресурс получается несертифицированная схема, без протоколов звукоизоляции. Кроме того вариант с каркасом при той же толщине имеет преимущество выравнивания изолируемых стен. Для вашей схемы поверхность должна быть ровной, что далеко не всегда встречается.
2. Есть вопросы:
- если сделать (в вашей схеме) не ГВЛ+ГКЛ, а 2 слоя ГВЛ и оштукатурить его (там штукатурки слой-то небольшой будет)? Всё-таки ГВЛ сильно плотнее даже "акустических" ГКЛ...
- виброподвесы меня смущают - не рассохнется ли эта резиновая шайбочка лет через 5-6?
- насколько важно оклеивать каркас вибролентой (как еще один демпфер в конструкции - между ГВЛ и каркасом)?
- У некоторые производители рекомендуют между ГВЛ и ГКЛ еще слой звукоизолирующей мембраны - имеет смысл?
-
Николай, снова приветствую! — если сделать (в вашей схеме) не ГВЛ+ГКЛ, а 2 слоя ГВЛ и оштукатурить его (там штукатурки слой-то небольшой будет)? Всё-таки ГВЛ сильно плотнее даже «акустических» ГКЛ… Можно и два ГВЛ. Особой разницы не будет. Плюсы второго ГВЛ - больше масса, минусы - нет разных материалов в обшивке, используя комбинацию разных материалов в первом и втором слое размывается частота резонансного совпадения. Про это написано в статье ЗВУКОИЗОЛЯЦИЯ СТЕН:

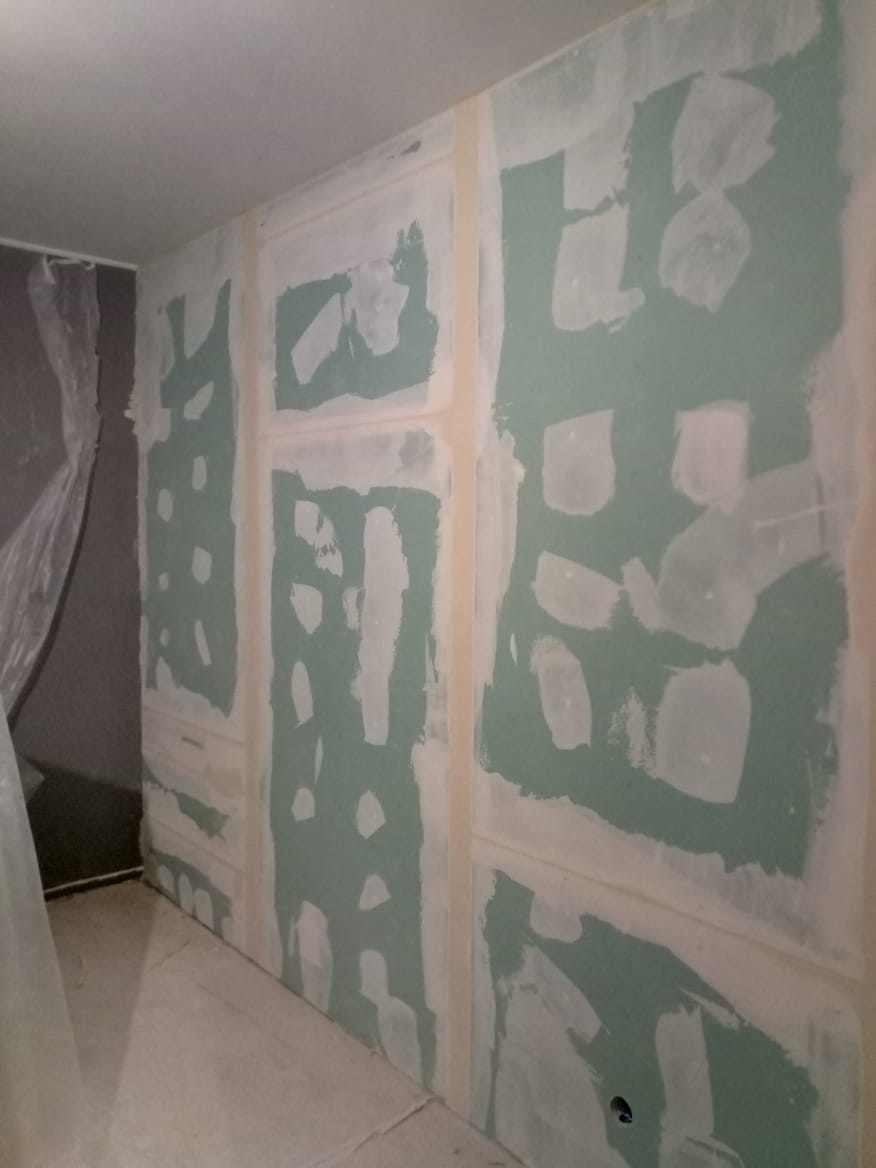

PS: Если будете штукатурить, то слой миминум 5-10 мм. Если финиш будет ГКЛ, то просто шпаклюются стыки между листами и углубления от саморезов.
— виброподвесы меня смущают — не рассохнется ли эта резиновая шайбочка лет через 5-6? Используйте проверенных производителей. В эту толщину есть крепления не с резиной, а со "взрослым" полиуретаном: Ультракустик или Сонокреп Протектор ПРО.
— насколько важно оклеивать каркас вибролентой (как еще один демпфер в конструкции — между ГВЛ и каркасом)? Это бессмысленно. — У некоторые производители рекомендуют между ГВЛ и ГКЛ еще слой звукоизолирующей мембраны — имеет смысл? Мембраны для звукоизоляции это больше маркетинг - возможность производителю заработать на Вас. Я не скажу, что эффекта не будет, просто он незначительный и за ту цену, которую просят за мембрану, смысла в этом никакого нет. Если бы вы трубы или металлическую кровлю изолировали, тогда да.
Добрый день, ну вот например подрозетники Ультракустик 35 мм толщиной. Если брать более толстые готовые решения, то только выштрабливать стену. Еще учитывайте неровность стен: в одном углу профиль устанавливается впритык, а в другом углу может перепад может дойти до 2-3 см и планируемые подрозетники встанут без проблем. Если розеток 1-2 на стену (в т.ч. сдвоенных), их можно вставить и так: разницы по звукоизоляции не будет. PS: 40 мм конструкция - это вообще впритык с одним слоем ГКЛ - решение, скорее на бумаге для тех, кого подсчет миллиметров волнует больше звукоизоляции. Реально схема тонкой шумоизоляции стены, которую мы стараемся собирать для клиентов получаются 50-55 мм с учетом двухслойной обшивки. Поэтому описанной проблемы у нас в принципе не возникает.
Стены ровные, оштукатурены по маякам.
Если розеток 1-2 на стену (в т.ч. сдвоенных), их можно вставить и так: разницы по звукоизоляции не будет."
Они так и вставлены, в тело стены. Однако, если сверху сделать каркас, добавится 5 см. До подрозетника уже не достать, вернее, вырез сделать можно, но подрозетник слишком глубоко от поверхности. Или что вы имели ввиду?
Да, вы немного не поняли. Речь шла о новых розетках в теле звукоизолирующей облицовки. стене. Старые розетки, которые в стене, замазываются раствором, они больше не нужны. Существующая проводка при необходимости удлиняется.
1) Для бетонной несущей стены (от 180 мм до 220 мм)
2) Для межкомнатной стены из блоков (150-160 мм)
Насколько хорошо подрозетник будет держаться в гкл? Может быстро расшататься, одно дело в бетоне, другое в гипсовой панели.
Да, все верно!
Насколько хорошо подрозетник будет держаться в гкл? Может быстро расшататься, одно дело в бетоне, другое в гипсовой панели.
Покупать нужно специальные подрозетники для гипсокартона с прижимными лапками, тогда проблем никаких!
