Выполнили звукоизоляцию пола в квартире с готовым ремонтом. Клиенту мешали разговоры соседей снизу. Далеко не каждая схема звукоизоляция пола подходит для жилых помещений. Из практических соображений для снижения шума могут рассматриваются схемы, удовлетворяющие следующим положениям:
-
при монтаже отсутствуют мокрые работы, которые могут негативно сказаться на ремонте. Исключены варианты звукоизоляции пола мокрой или полусухой стяжкой.
-
необходимы быстровозводимые варианты шумоизоляции, которые монтируются за один день без отселения людей.
Этим условиям удовлетворяют две схемы: звукоизолирующий пол на лагах и сэндвич панели ЗИПС ПОЛ (аналог сухой стяжки).
Пример монтажа первой схемы мы уже выкладывали на странице ЗВУКОИЗОЛЯЦИЯ ПОЛА: SYLOMER + ЛАГИ. Сегодня расскажем про второй вариант шумоизоляции готовыми панелями ЗИПС ПОЛ Вектор:

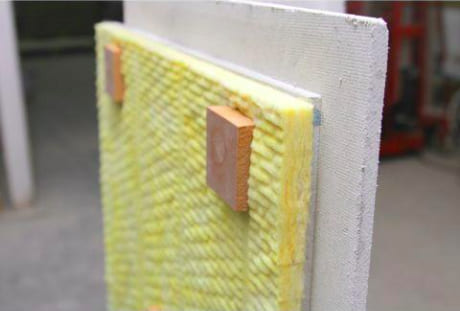

Панели ЗИПС ПОЛ ВЕКТОР
Сэндвич панели ЗИПС ПОЛ состоят из двух гипсоволокнистых листов (ГВЛ) и, приклеенному к ним, звукопоглощающему слою из стекловолокна. Кроме этого в каждой панели содержится 8 демпфирующих опор из полиуретана SYLOMER на которые панель устанавливается.

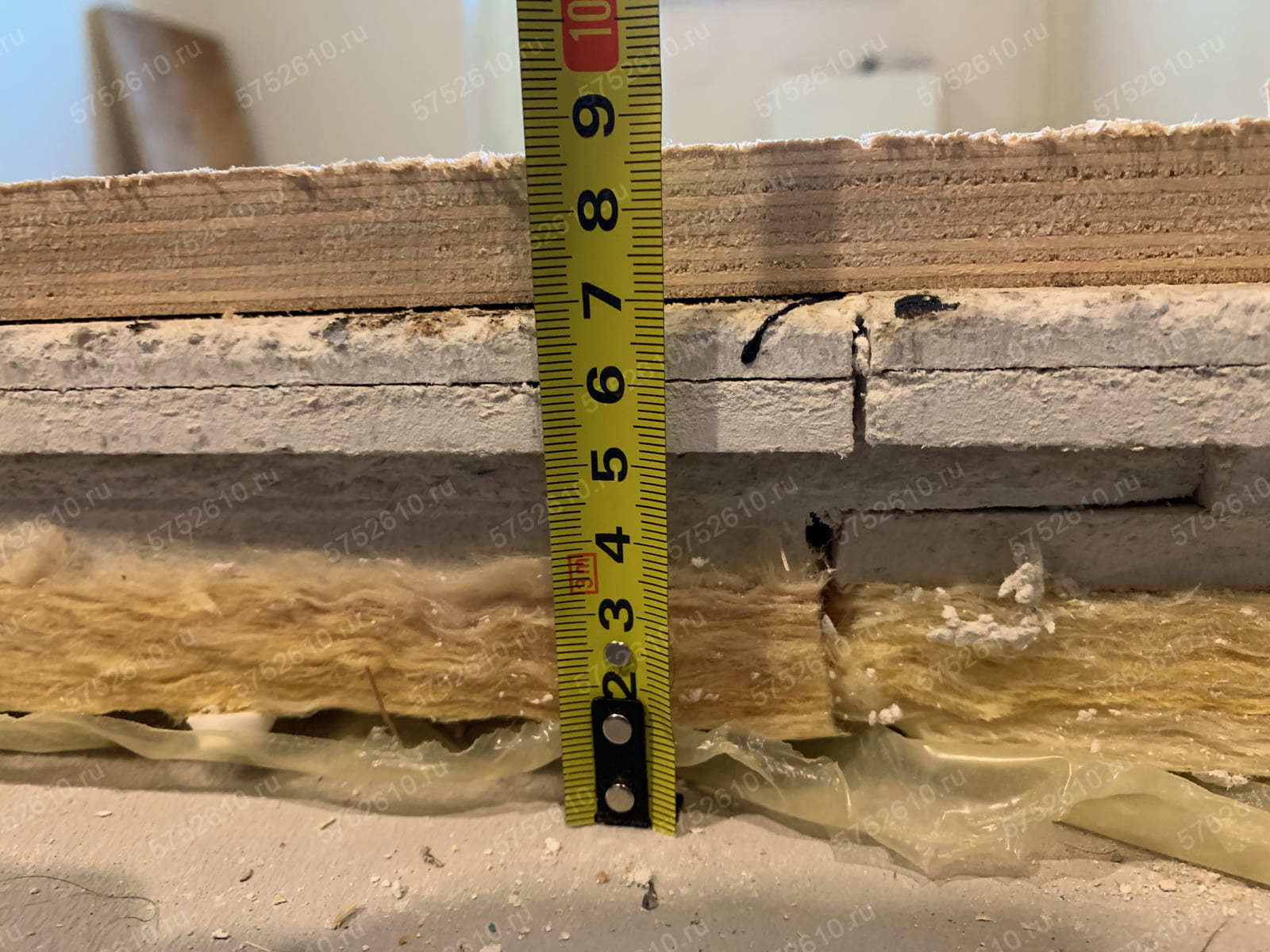

Толщина самой панели ПОЛ ВЕКТОР всего 45 мм, однако по технологии, сверху ЗИПС закрываются листами акустического триплекса Саундлайн-dB (17 мм) и дополнительным слоем влагостойкой фанеры 18 мм. В итоге, общая толщина шумоизоляции пола составит 8-9 см:

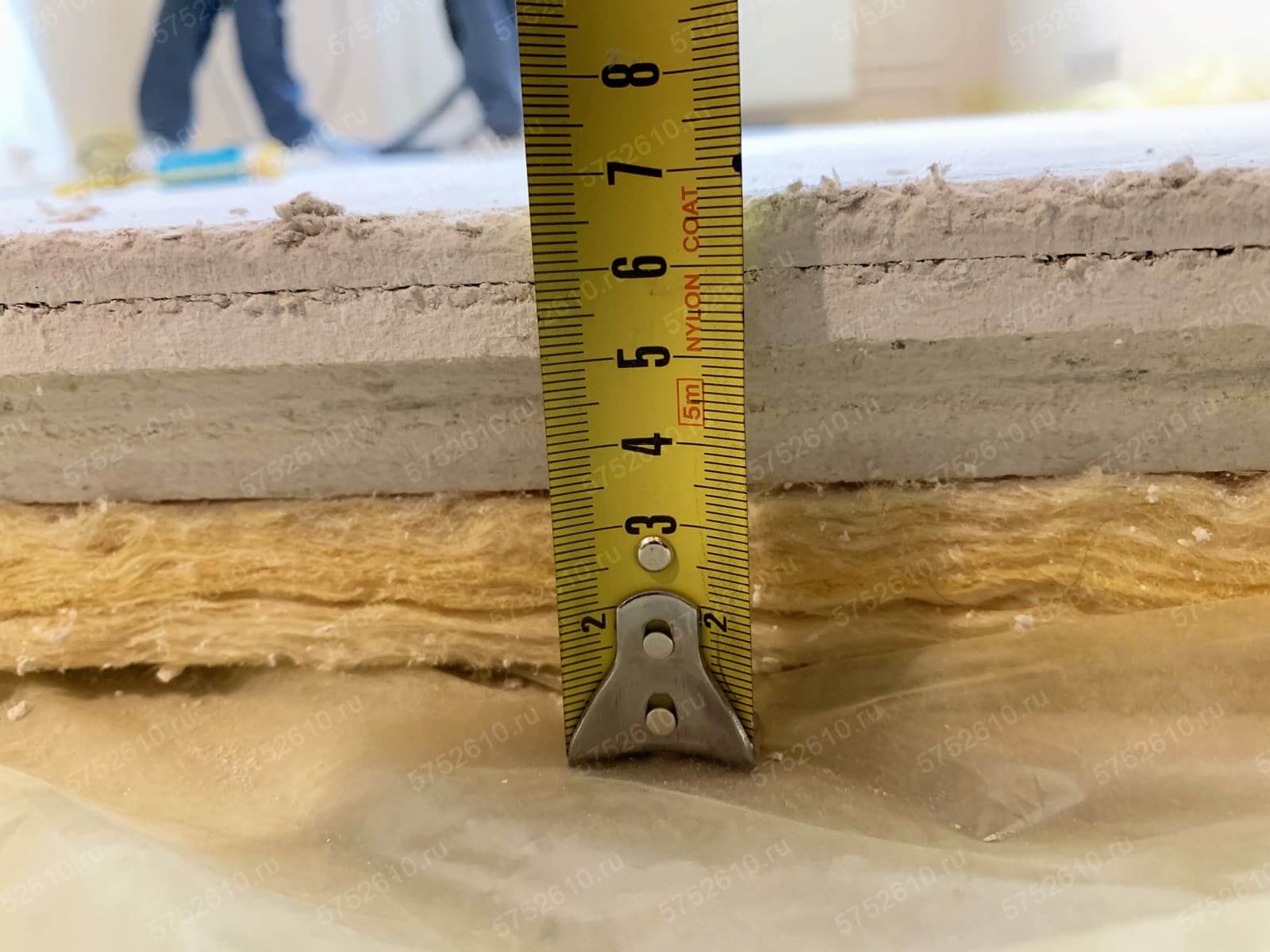

Промежуточная толщина без фанеры

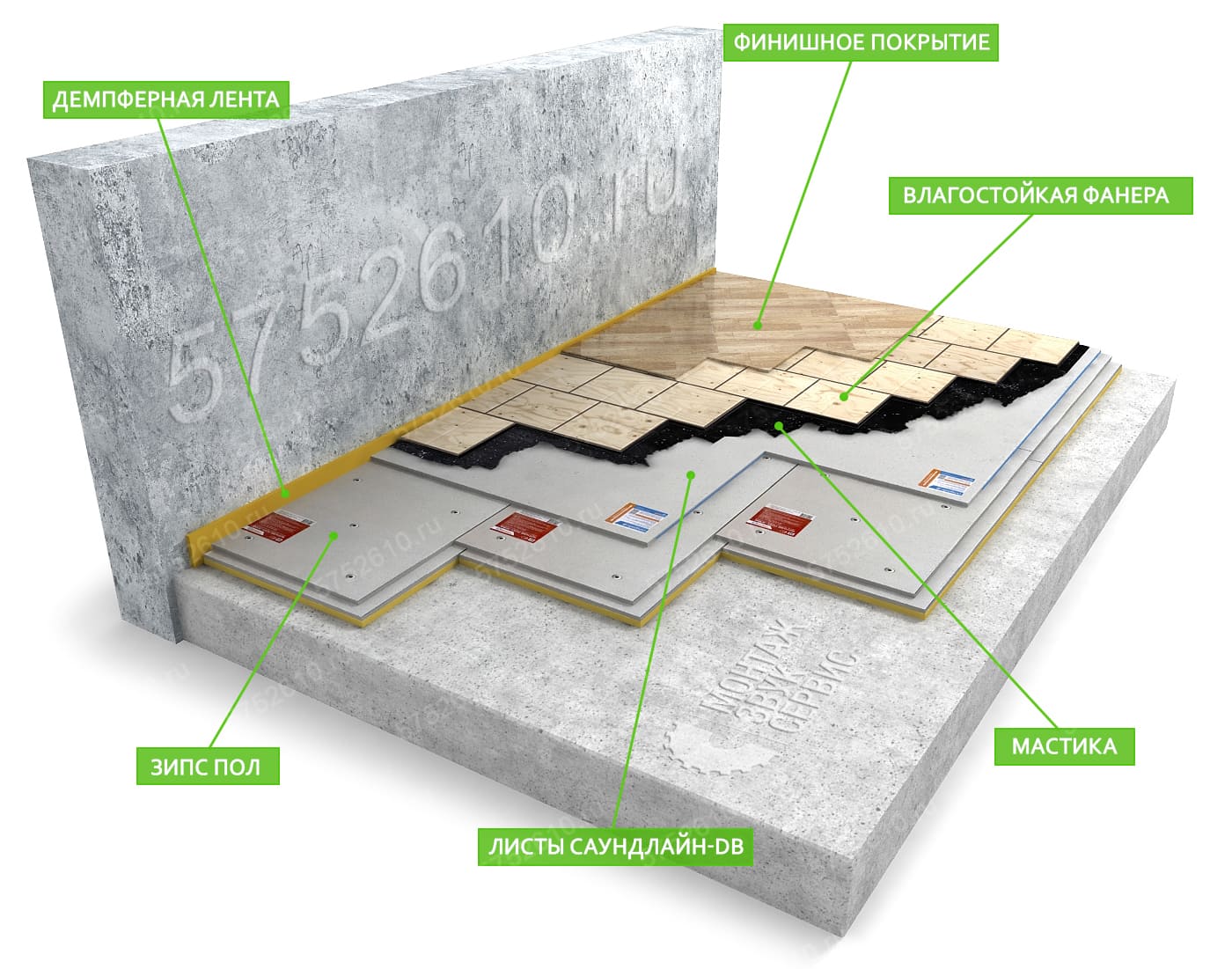

Этапы звукоизоляции пола сухой стяжки из сэндвич панелей
Технология монтажа ЗИПС напоминает сухую выравнивающую стяжку от КНАУФ из элементов Суперпол. Главное отличие панелей ЗИПС ПОЛ: виброизолирующие узлы и наличие звукопоглощающего слоя, что критически важно для снижения шума.

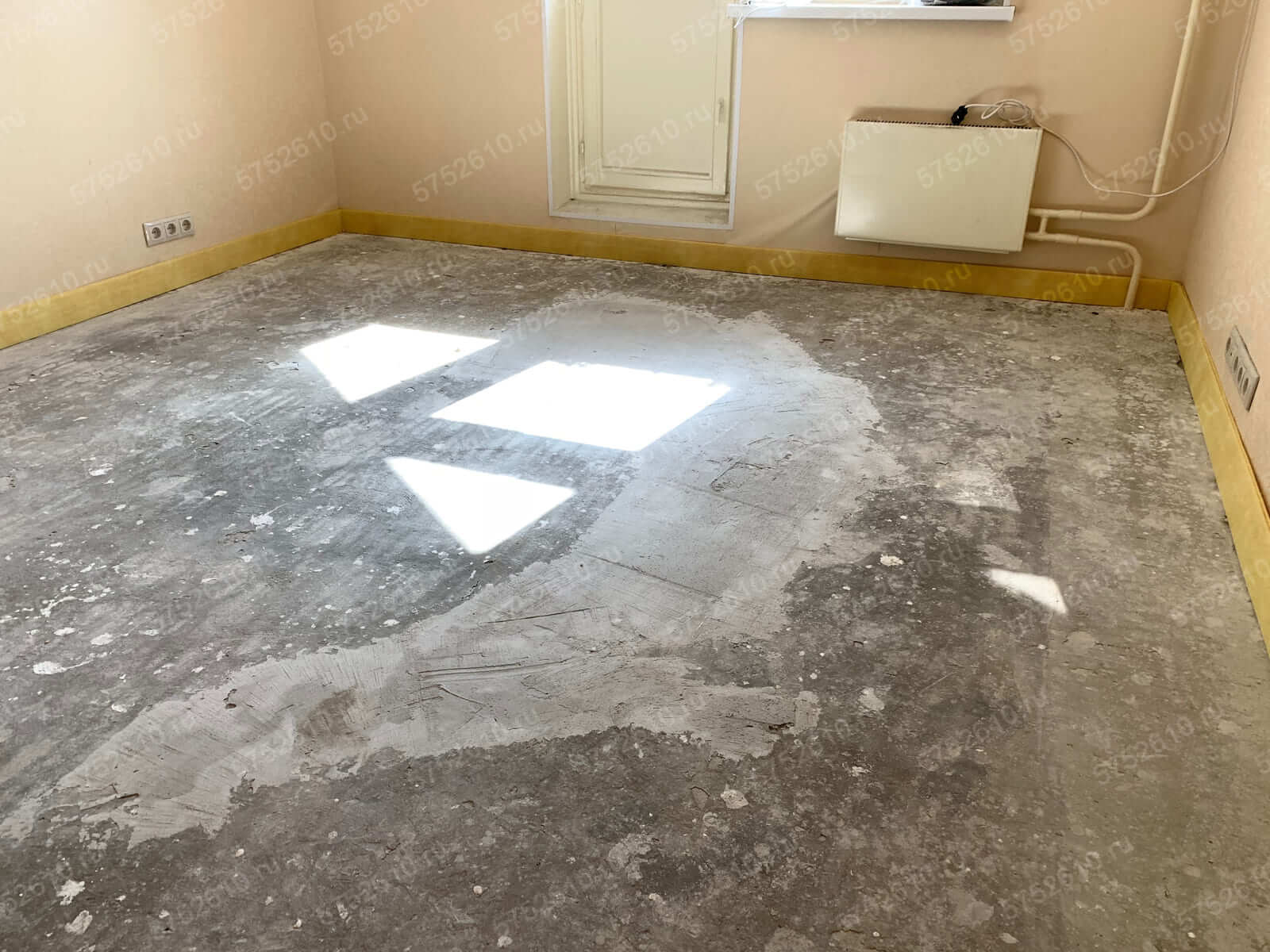

Шаг 1
По периметру стен проклеивается демпфирующая лента Вибростек в два слоя.
Шаг 2
Поверхность пола закрывается полиэтиленовой строительной пленкой для защиты панелей ЗИПС ПОЛ от возможной влажности перекрытия.

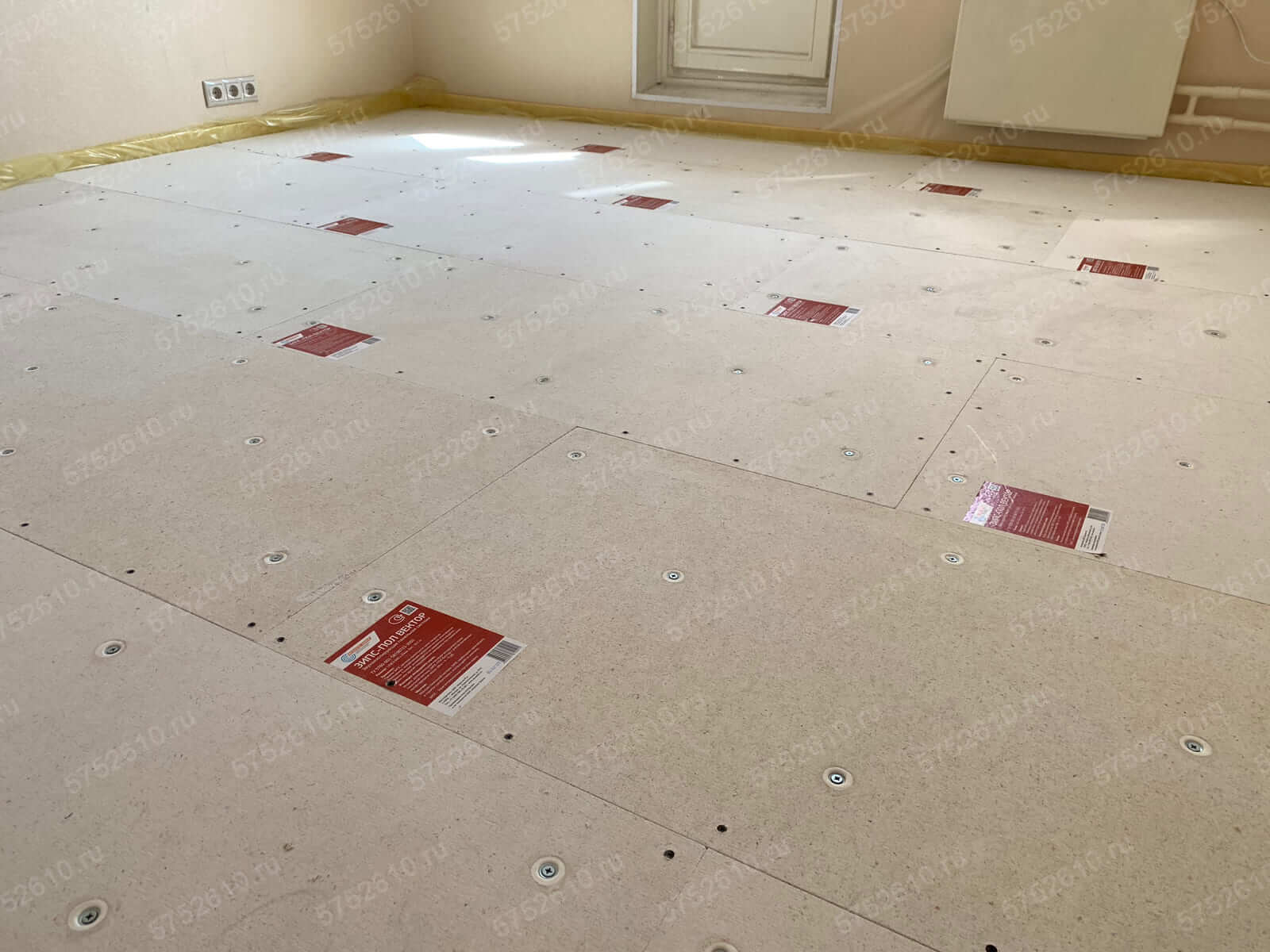

Шаг 3
Производится монтаж панелей ЗИПС ПОЛ Вектор. Между собой гребни панелей соединяются саморезами.
Шаг 4
Панели закрываются листами звукоизолирующего триплекса Саундлайн-dB.
Шаг 5
Поверхность пола промазывается битумной мастикой, после чего укладывается влагостойкая фанера толщиной 18 мм. Фанера скручивается с листами Саундлайн-dB.
Шаг 6
Остатки ленты Вибростек обрезаются, шов по периметру комнаты проходится силиконовым герметиком Вибросил. На этом монтаж ЗИПС Пол Вектор или Модуль завершен!
Сухая стяжка пола из панелей ЗИПС ПОЛ ВЕКТОР позволит заметно увеличить звукоизоляцию перекрытия и отсечь соседский шум. Работы выполняются за один день и без мокрых работ. Наши мастера аккуратно произведут монтаж сухого пола с шумоизоляцией. Закажите звукоизоляцию пола с нашего сайта и получите скидку:
Сама опора крепится саморезами к панели или на чем держится?
Добрый день!
Тут только вам пробовать и делиться опытом насколько устойчивый пол и как шум снизился. Мы так не делали, поскольку монтаж на пол для данных сэндвич панелей производителем не предусмотрен.
По поводу материала виброузлов у нас информации нет. Sylomer такого цвета из типовой палитры плотностей нет, розовый цвет есть у Sylodyn NB, но это самый мягкий из выпускаемых со статической нагрузкой всего 0,075 Н/мм2...
А тут амортизатор всего 6мм и вероятно можно было бы уложиться в общие 3,5см если панель Зипс Слим 25мм + 10мм ГВЛ или фанера.
Вы можете сами сделать панели: купите Кнауф Суперпол и отдельно полоску Sylomer 12,5 мм (можно у нас). В принципе мы так и делаем, только не с готовыми элементами Суперпола, а с настилом из фанеры. В 3,5 см не укладывается схема, но в 5-6 см можно упихнуть (см. тут), толщина между настилом и полом определяется толщиной звукопоглощающей плиты, если вы вообще не хотите ее использовать, тогда 12,5 (толщина опор Sylomer)
В спортивных паркетных полах на резиновых опорах делают 2 слоя фанеры по 15мм. Виброопора + 30мм фанеры = 35мм или 42,5мм можно уложится.
Если бы они делали Зипс Слим для пола, то думаю можно было бы в 35мм уложится, если Зипс Слим у них общей толщиной 25мм написано. Но почему то не делают.
Если вата приклеена к панели тут думаю + в том что в случае например протечки, вата будет стоять на ножках и не намокнет или быстро просохнет.
1)Как в Зипс Пол с эффектом барабана?
2) Есть ли усадка со временем?
3)Что изменится , если из схемы убрать Soundline-dB 16.5 мм ? Не будет ли прогибов и тп?
4) Почему фанеру нарезали такими мелкими кусками, а не положили листы 1,5/1,5 ?
1) не очень понял про эффект барабана. Уточните. По ощущениям любой сборный пол не дает ощущения монолита. Если вы про это, то ЗИПС ПОЛ не отличается от того де пола на лагах или других подобных схем.
2) Нет, усадки пола не будет.
3) Возможно. Изменять слои схемы не рекоммедуется, поскольку изменится рассчитанная производителем нагрузка на вибропопы: снизится шумоизоляция и потеряете в жесткости пола.
4) Фанера нарезана согласно инструкции производителя. Также это коррелируется со строительными нормами укладки финишного слоя фанеры под некоторые напольные покрытия, например, паркета.
По ЗИПС пол модуль можно ещё спрошу. Мне надо надо от соседей снизу убрать разговоры, тв и музыку, на сколько ЗИПС пол модуль справиться с этой задачей??? Спасибо.
У вас панели Вектор по ссылке, а ЗИПС пол модуль другое я понял.
По эффективности данные из альбома решений по звукоизоляции следующие:
Подскажите такой момент. С целью экономия пространства и эффективности от схемы.
Что лучше по эффективности от музыки и ночных громких разговоров снизу:
1.Пол на лагах (лаги взять 30*50 для экономии высоты) по вашей схеме и материалами (силомер 1,25, 2 слоя осб (допустим по 18).
2. Пол по схеме без лаг, вырезая квадратик в вате (вата 3 см) и подкладывая силомер 1,25 под фанеру, фанера 18+22.
Большая ли разница в эффекте?
Готовимся собирать пол, надо заказывать, но никак не определимся. Панельный дом 1990 г, плита перекрытия железобетонные 22 см
Чем толще схема, тем она эффективнее, поэтому вариант 1. Разница будет главным образом в диапазоне низких частот.
Если у вас музыка, я бы, наверное, выбрал вариант с лагами, так надежнее.
Значит настил 3 см осб по лагам будет эффективнее настила 4 см осб без лаг?
Спасибо за помощь, ждем перевод налогового вычета и будем оформлять заказ. Расчеты вы нам уже сделали, так что буду потом писать о результатах
Акустик групп ещё Soundline-dB 16.5 мм, а также финишный лист фанеры 18 мм монтируют.
Да, такая технология, посмотрите на фотографиях, там эти материалы присутствуют. Собственно мы для них и монтировали по субподряду.
Вопрос зачем мазали мастикой ? и почему нарезали квадратами фанеру
Так положено по технологии монтажа производителя панелей ЗИПС ПОЛ.
что делал клиент с проемами двери т.к. добавилось почти 9 см
Если открывание двери внутрь, то полотно подрезают, либо меняют на новую дверь. Иногда, сняв наличники, сверху над рамой оказывается толстый пенный шов, в таком случае можно просто поднять коробку на нужную высоту.
И в итоги стало тише и на сколько ? не слышно соседей вообще или все же слышно?
В процессе работ не всегда присутствуют соседи, по альбому инженерных решений дополнительная звукоизоляция пола панелями ЗИПС ПОЛ Вектор составляет 6-8 дБ, панелями Модуль 7-9 дБ.
Можно установить виброопоры на пол, между ними звукопоглощающие плиты и сверху Кнауф СуперПол или листами OSB/фанеры (своебразный аналог ЗИПС-ПОЛ):
Пример монтажа здесь.
Модуль лучше, еще лучше - ПОЛ НА ЛАГАХ.
Мы измерений не проводили, однако, если судить по звукоизоляции стен/потолков аналогичными панелями ЗИПС, то там панели закрываются только листом акустического гипсокартона Gyproc AKU-Line 12,5 мм, при этом шум убирается нормально.
Если высота поджимает, можно попробовать смонтировать панели ЗИПС Пол Вектор и оценить эффект. Листы СаундЛайн-dB и фанеру всегда можно добавить.
Как вариант можно демонтировать существующий настил пола и усилить звукоизоляцию самого перекрытия: по несущим балкам выполнить схему звукоизолирующего пола на контрлагах.
Рекомендую к прочтению статью ЗВУКОИЗОЛЯЦИЯ ДЕРЕВЯННОГО ПЕРЕКРЫТИЯ
